चिप का नाम: ऑप्टिकल माउस चिप
माउस चिप मॉडल: GZ-P001-STC

समारोह विवरण
टाइमर/काउंटर
कीबोर्ड चिप तीन 16-बिट टाइमर/काउंटर T0, T1, T2 प्रदान करता है।प्रत्येक का उपयोग सामान्य काउंटर के रूप में किया जा सकता है।जब T0/T1/T2 को टाइमर के रूप में उपयोग किया जाता है, तो टाइमर को ट्रिगर करने के लिए उपयोग की जाने वाली समय इकाई मशीन चक्र है।एक मशीन चक्र 12 या 6 दोलन चक्रों के बराबर होता है, जो इस बात पर निर्भर करता है कि उपयोगकर्ता चिप को 12T मोड या 6T मोड में कॉन्फ़िगर करता है या नहीं।जब T0/T1/T2 का उपयोग काउंटर के रूप में किया जाता है, तो काउंटिंग इवेंट T0/T1/T2 उच्च से निम्न स्तर परिवर्तन का संबंधित पिन होता है। इस मोड में, चिप प्रत्येक मशीन चक्र में T0/T1/T2 पिन का नमूना लेती है। एक बार जब परिणाम 1 से 0 तक हो जाता है, तो चिप काउंटर पर 1 गिना जाता है। यह ध्यान दिया जाना चाहिए कि काउंटर के रूप में काम करते समय, T0/T1/T2 पिन की उच्च पल्स या कम पल्स की चौड़ाई एक से अधिक होनी चाहिए। मशीन चक्र। T0 और T1 को कॉन्फ़िगर करने के लिए दो विशेष रजिस्टर हैं। वे TMOD हैं, TCON के पास T2 को कॉन्फ़िगर करने के लिए दो विशेष रजिस्टर हैं। वे T2MOD, T2CON हैं
सीरियल पोर्ट (UART)
माउस चिप का सीरियल पोर्ट डुप्लेक्स है, यह एक ही समय में डेटा भेज और प्राप्त कर सकता है।भेजे गए और प्राप्त किए गए डेटा समान विशेष रजिस्टर SBUF साझा करते हैं।चिप के अंदर वास्तव में दो SBUF रजिस्टर होते हैं, एक भेजने के लिए और दूसरा प्राप्त करने के लिए।सीरियल पोर्ट 4 अलग-अलग मोड में काम कर सकता है।
मोड 0
आमतौर पर, इस मोड का उपयोग विशुद्ध रूप से चिप के I/O पोर्ट का विस्तार करने के लिए किया जाता है।इस मोड में, डेटा प्राप्त करना और भेजना दोनों RXD पिन से होकर गुजरते हैं, और TXD एक सिंक्रोनस शिफ्ट क्लॉक को आउटपुट करता है।जो भेजा या प्राप्त किया जाता है वह 8-बिट डेटा होता है, जिसमें सबसे कम बिट पहले होता है, और इसकी बॉड दर एमसीयू घड़ी के 1/12 पर तय होती है।
मोड 1
TXD पिन के माध्यम से भेजें या RXD पिन के माध्यम से 10-बिट डेटा फ़्रेम प्राप्त करें।डेटा फ्रेम में 1 स्टार्ट बिट (0), 8 डेटा बिट्स और 1 स्टॉप बिट (1) शामिल हैं।रिसेप्शन पूरा होने के बाद, स्टॉप बिट को SCON के RB8 में स्टोर कर लिया जाता है।बॉड दर (मोड 1) = 2SMOD X (T1 अतिप्रवाह दर) /32 या = T2 अतिप्रवाह दर /16
मोड 2
TXD पिन के माध्यम से भेजें या RXD पिन पर 11-बिट डेटा फ़्रेम प्राप्त करें।डेटा फ्रेम में 1 स्टार्ट बिट (0), 8 डेटा बिट्स, 1 प्रोग्रामेबल 9वीं बिट और 1 स्टॉप बिट (1) शामिल हैं।भेजते समय, नौवां बिट SCON के TB8 से आता है।प्राप्त करते समय, 9वां अंक SCON के TB8 में संग्रहीत किया जाएगा।बॉड दर घड़ी की आवृत्ति का 1/32 या 1/64 हो सकती है;बॉड दर (मोड 2) = 2SMOD X OSC/64
मोड 3
मोड 3 समान है सिवाय इसके कि बॉड दर मोड 2 से अलग है। बॉड दर (मोड 3) = 2SMOD X (T1 ओवरफ्लो दर) /32 या = T2 अतिप्रवाह दर /16 सभी मोड के लिए, SBUF को लिखना शुरू हो जाएगा।मोड 0 के लिए, यदि RI = 0 और REN = 1 है, तो रिसेप्शन शुरू हो जाता है।अन्य मोड के लिए, यदि आरईएन = 1 और एक स्टार्ट बिट पेश किया जाता है, यानी, अगर कोई गिरती हुई धार है, तो रिसेप्शन शुरू हो जाता है।
पावर डाउन मोड
उपयोगकर्ता चिप को पावर-डाउन मोड में प्रवेश करने के लिए PCON.1 सेट करता है।पावर-डाउन मोड में, चिप घड़ी बंद हो जाती है।चिप की आंतरिक रैम और एसएफआर अपरिवर्तित रहती है।वेक-अप विधि हार्डवेयर रीसेट या /INT0, /ITN1, /INT2 और /INT3 बाहरी व्यवधान हो सकती है।जब हार्डवेयर रीसेट हो जाता है, तो घड़ी को स्थिर करने के लिए कम से कम रीसेट पिन को 10ms से अधिक समय तक उच्च रखने पर ध्यान दें।कार्यक्रम 0x0000 पते से निष्पादित होना शुरू होता है।यदि यह एक बाहरी इंटरप्ट वेक-अप है, तो प्रोग्राम इंटरप्ट वेक्टर में कूद जाएगा और इंटरप्ट प्रोसेसिंग करेगा।जागने के लिए बाहरी रुकावट का उपयोग करने के लिए, पावर-डाउन मोड में प्रवेश करने से पहले बाहरी रुकावट को ठीक से सेट किया जाना चाहिए।

आईडीएलई मोड और पावर-डाउन मोड में पिन स्थिति:

वायरलेस माउस के विद्युत पैरामीटर:

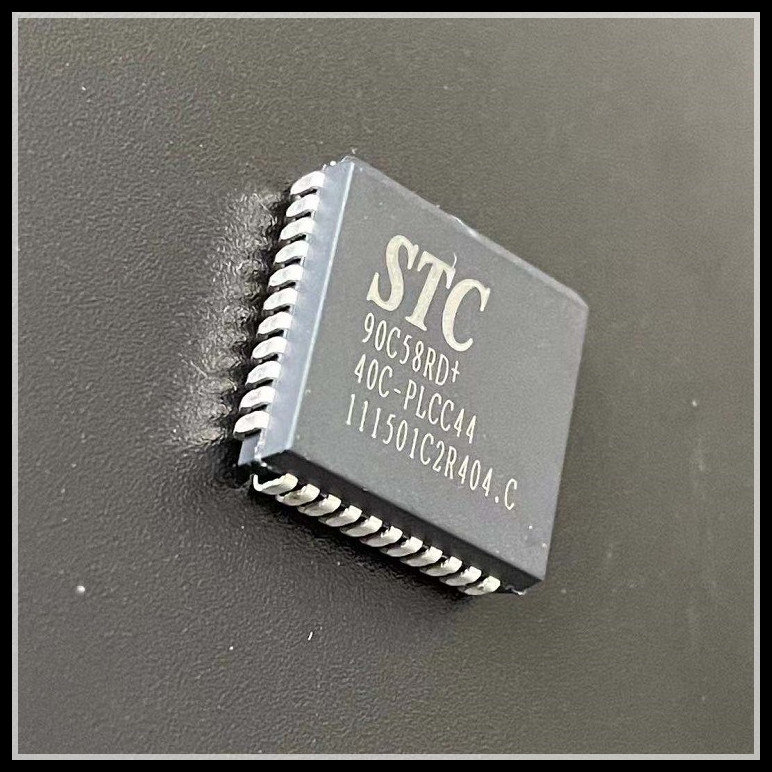

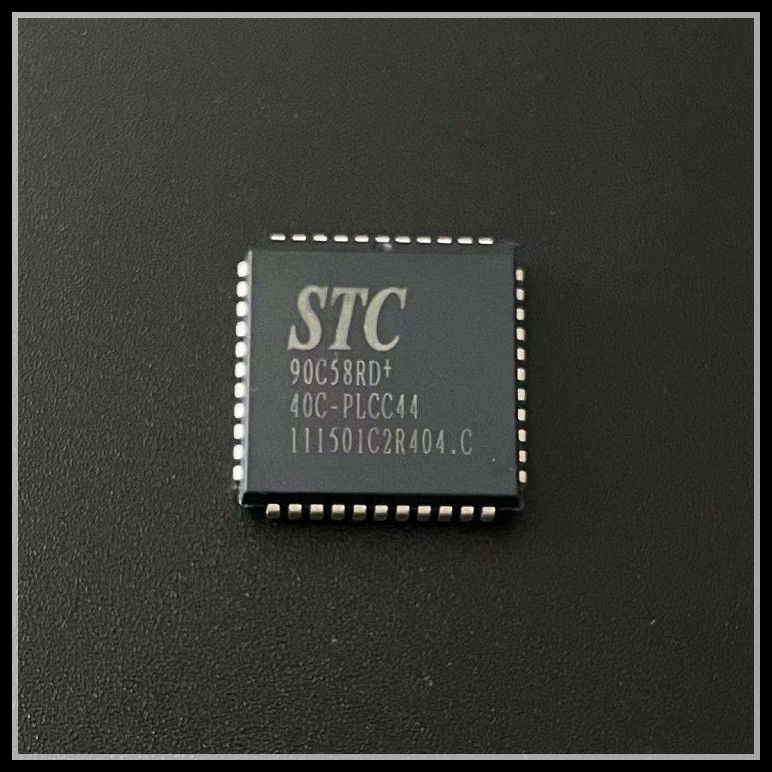

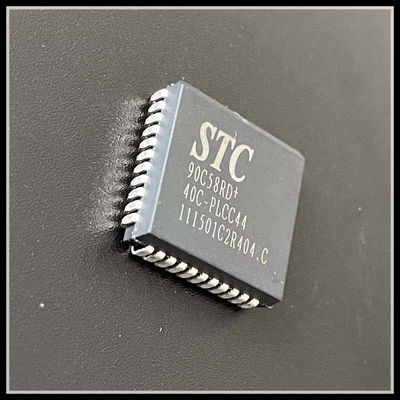

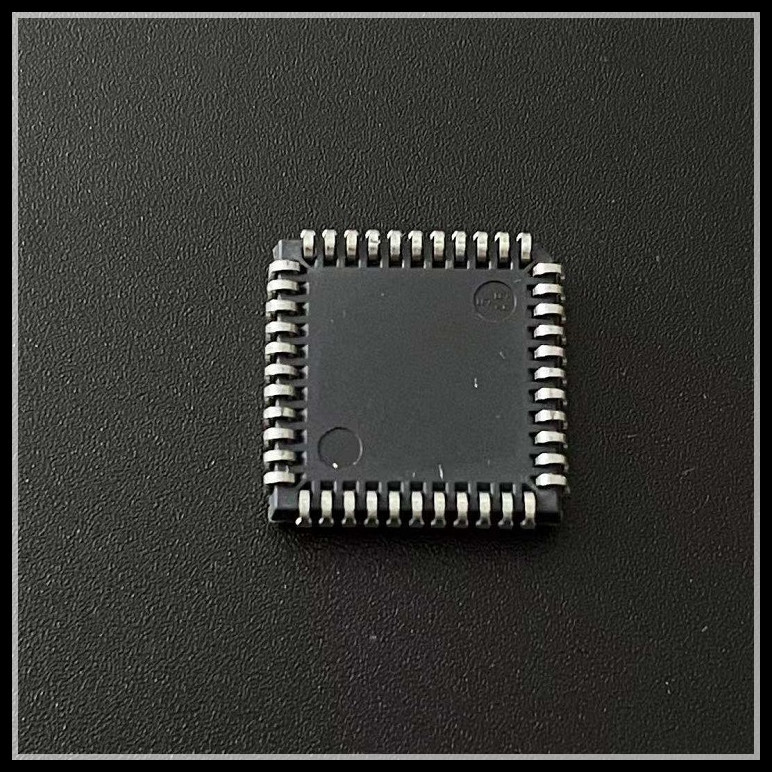

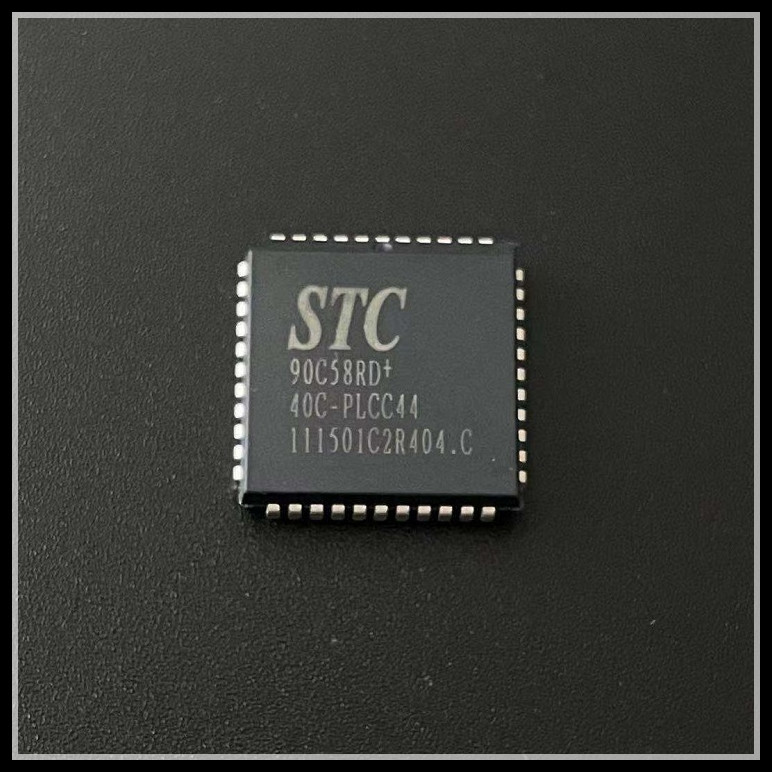

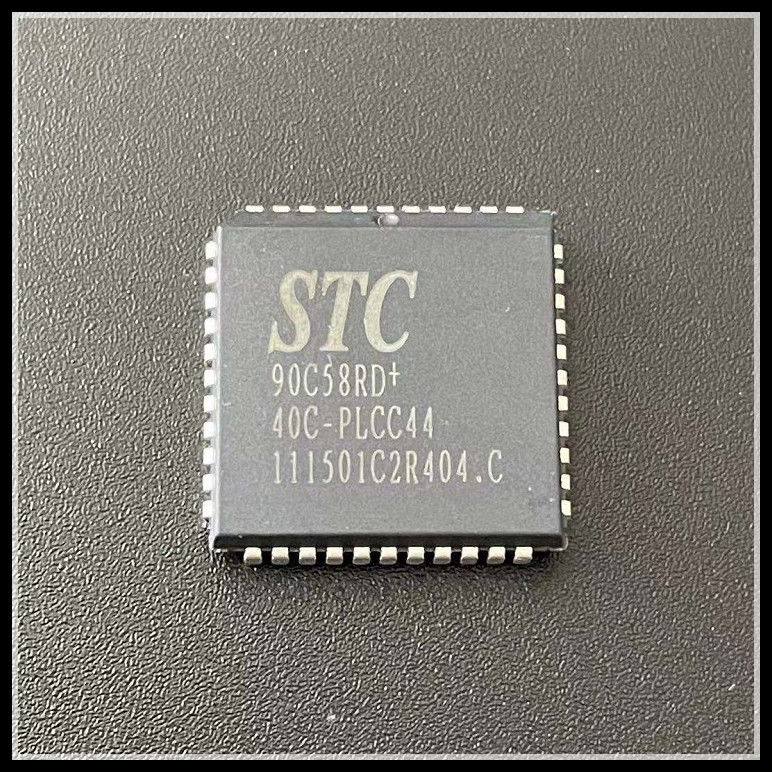

उत्पाद छवि प्रस्तुति:
