3204 3205 आईसी एकीकृत सर्किट के साथ वायरलेस यूएसबी 3.2 वी ऑप्टिकल माउस चिप

आईसी उत्पाद का नाम: ऑप्टिकल वायरलेस माउस चिप
चिप उत्पाद मॉडल: GZ-P001-KA8
एकीकृत सर्किट उत्पाद विवरण: KA8 USB इंटरफ़ेस के साथ एक अत्यधिक एकीकृत ऑप्टिकल माउस चिप है जो अधिक उन्नत विनिर्माण तकनीक और बेहतर सहज क्षमता को अपनाता है, जो 3205 और 3204 मूल चरण चिप्स को बदल सकता है;
उत्पाद अनुप्रयोग: वायरलेस यूएसबी ऑप्टिकल माउस;

चिप पिन लेआउट आरेख:

चिप पिन विवरण:

वायरलेस माउस चिप की विशेषताएं:
1. एकल बिजली आपूर्ति, बिजली आपूर्ति रेंज: 1.7V से 3.2V
2. सटीक ऑप्टिकल विस्थापन भविष्यवाणी प्रौद्योगिकी
3. बहुत अच्छा 2-डी मोशन सेंसर
4. अत्यंत तेज गति का समर्थन करें
5. अधिकतम गति: 28 इंच/सेकंड
6. सीपीआई अप करने के लिए 1600
7. एक बार जब आप व्यायाम नहीं कर रहे हों, तो तुरंत ऊर्जा-बचत मोड में प्रवेश करें
8. सीरियल इंटरफ़ेस के माध्यम से डेटा ट्रांसमिशन का एहसास होता है
9. बिल्ट-इन लो-पावर टाइमर (एलपीटी), स्लीप1/स्लीप2 के दो तरीके हैं
10. माउस को MOTSWK पिन द्वारा जगाया जा सकता है, और सेंसर स्लीप मोड से जाग सकता है
11. एलईडी वर्तमान-सीमित प्रतिरोध: 68 ओम -470 ओम (प्रतिरोध निर्धारित करने के लिए वास्तविक समाधान के आधार पर), अनुशंसित: 100 ओम

विशिष्टता:
बिजली आपूर्ति ऑपरेटिंग वोल्टेज: 1.73V ~ 1.94V (VDD और AVDD शॉर्ट) 2.2V ~ 3.2V (VDD) ऑप्टिकल लेंस: 1:1 स्पीड: 28 इंच/सेकंड CPI: 400/500/600/800/1000 (डिफ़ॉल्ट) / १२००/१६०० सीपीआई फ्रेम दर: ३००० फ्रेम/सेकंड।विशिष्ट ऑपरेटिंग वर्तमान:
2mA @माउस मूवमेंट (सामान्य)
३००uA @माउस हिलता नहीं है (नींद १)
60uA @माउस हिलता नहीं है (नींद 2)
7uA @ पावर डाउन मोड

SPI इंटरफ़ेस रजिस्टर पढ़ना और लिखना:
पता खंड 0X00 ~ 0X0E में रजिस्टरों को सीधे पढ़ा और लिखा जा सकता है;
0X10 ~ 0X7F एड्रेस सेगमेंट में रजिस्टरों को पढ़ें और लिखें, पहले रीड एंड राइट प्रोटेक्शन रजिस्टर को खोलना चाहिए, यानी निम्नलिखित दो रजिस्टरों को कॉन्फ़िगर करें (आमतौर पर अनुप्रयोगों में उपयोग नहीं किया जाता है)
0X5A से 0X09 लिखें;
0X9A से 0X5B लिखें।
V108 के अंदर लगभग 24Mhz की आवृत्ति के साथ एक थरथरानवाला है, जिसे कॉन्फ़िगरेशन रजिस्टर के माध्यम से चुना जा सकता है।विशिष्ट कॉन्फ़िगरेशन इस प्रकार है: पहले लेखन सुरक्षा चालू करें
Reg0X51 = 0x0B बाहरी प्रतिरोध का चयन करना है, Reg0X51 = 0x09 आंतरिक प्रतिरोध का चयन करना है,
Reg0X53 आंतरिक प्रतिरोध समायोजन रजिस्टर है।जब Reg0X53=0x00, आवृत्ति उच्चतम होती है, और जब Reg0X53=0x7f, आवृत्ति सबसे कम होती है।डिफ़ॉल्ट मान Reg0X53=0x48.

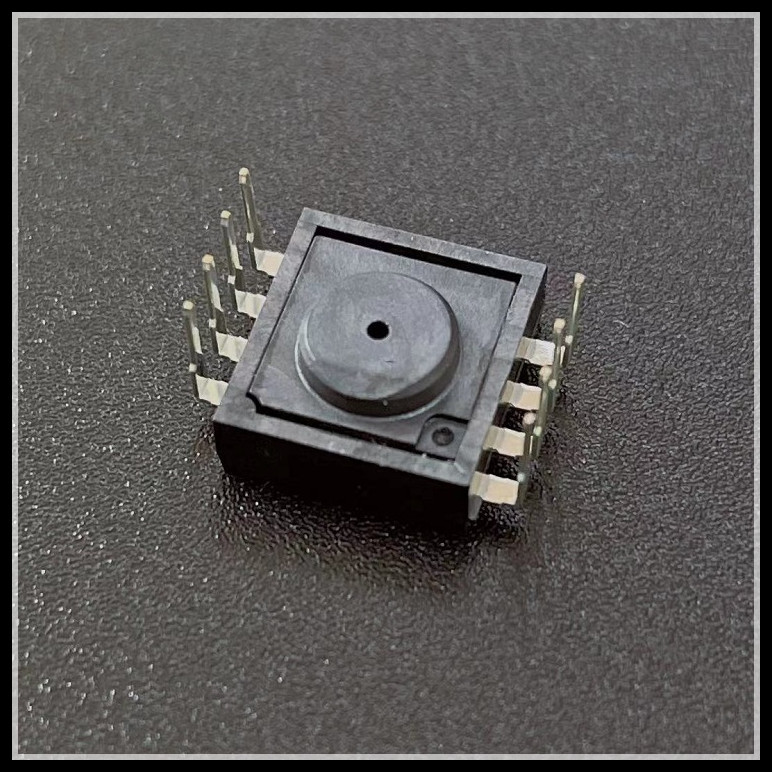

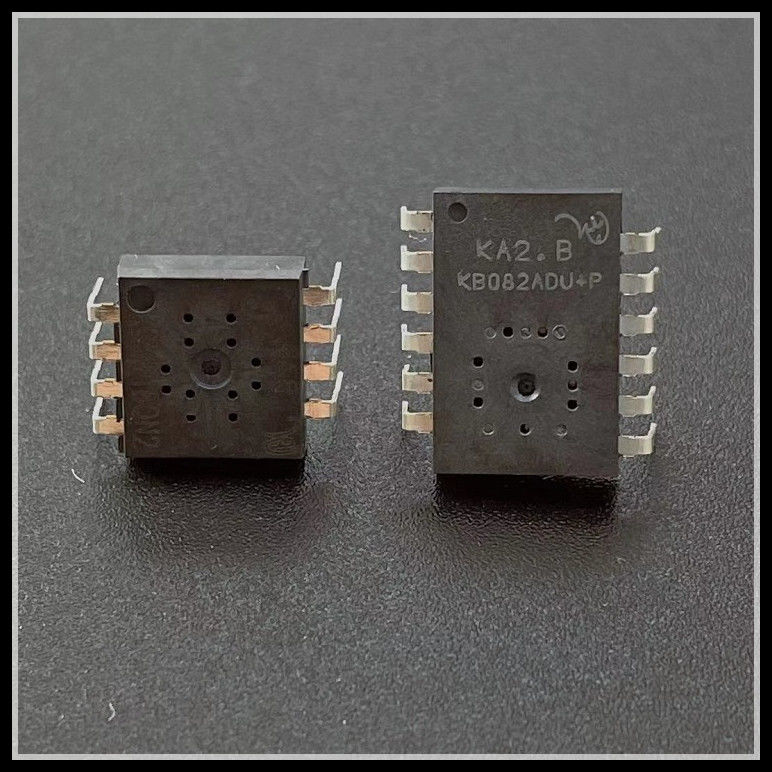

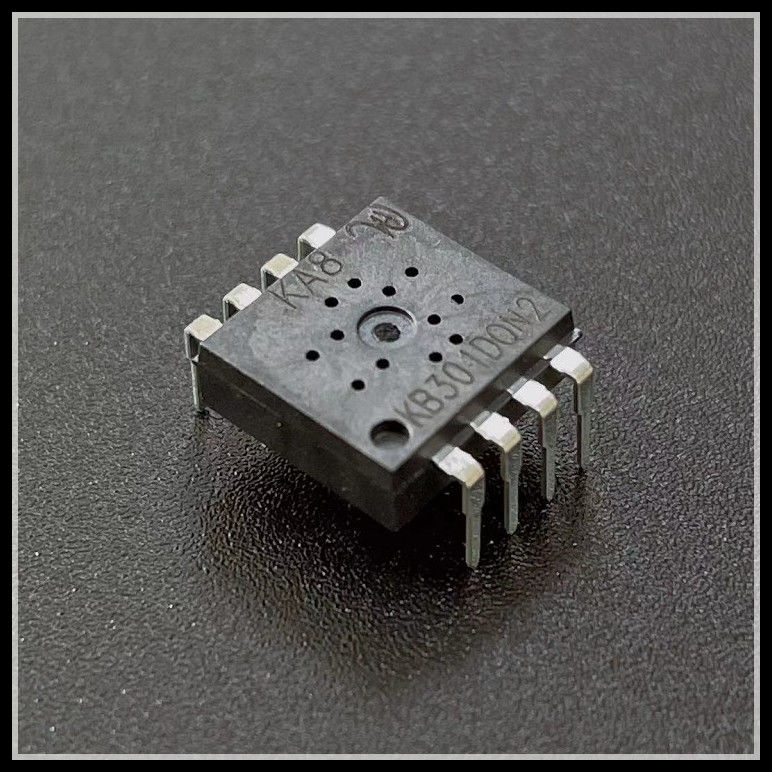

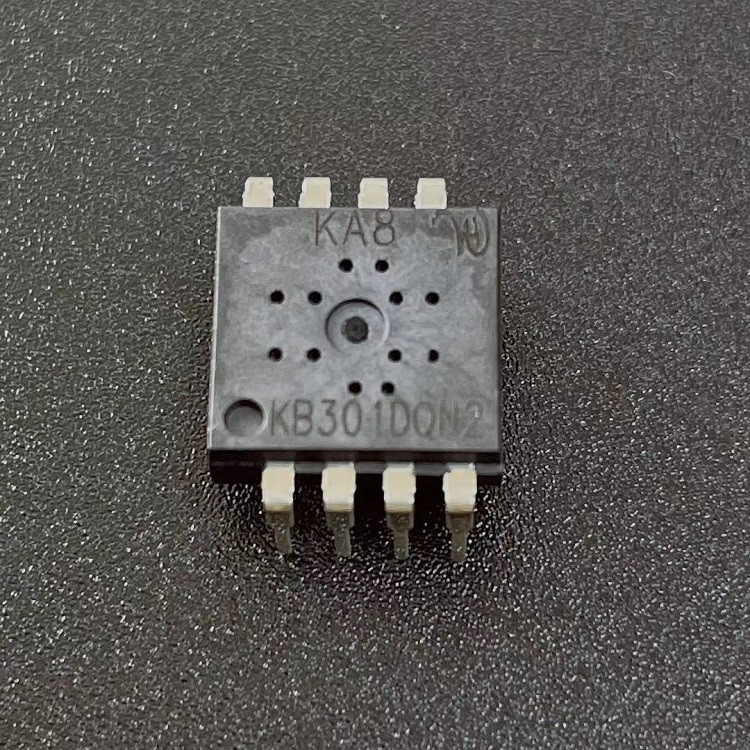

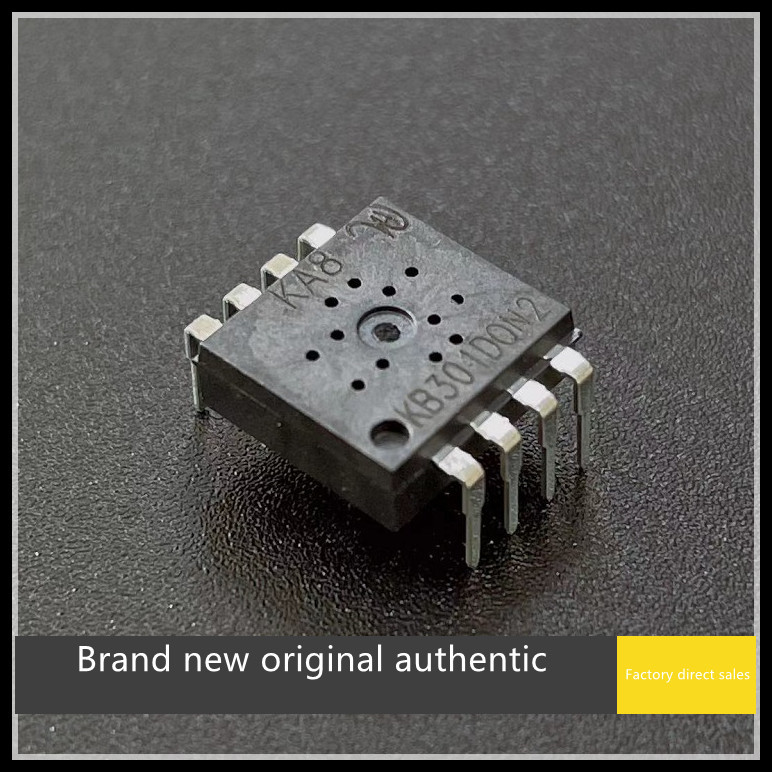

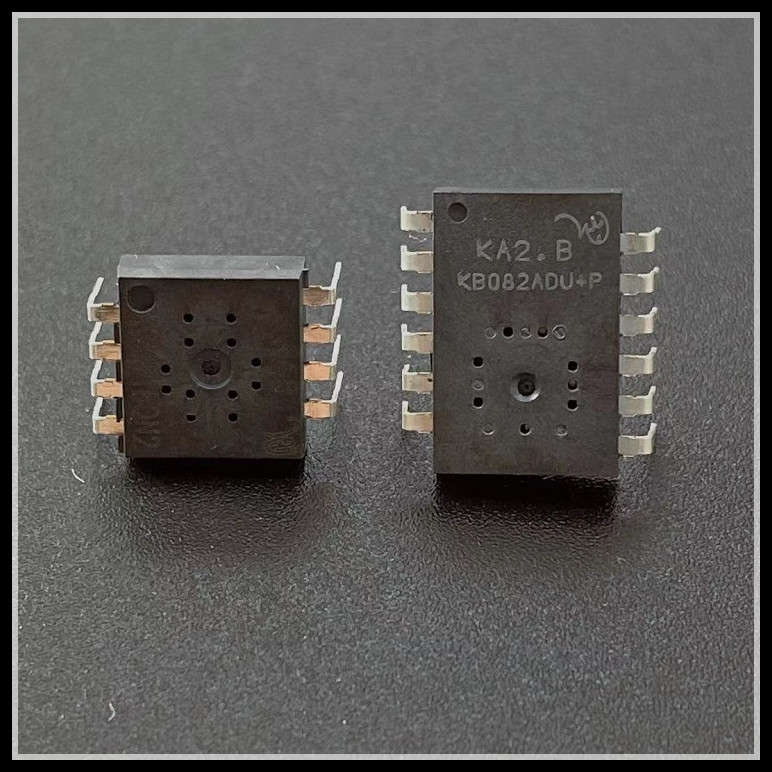

चिप चित्र:
