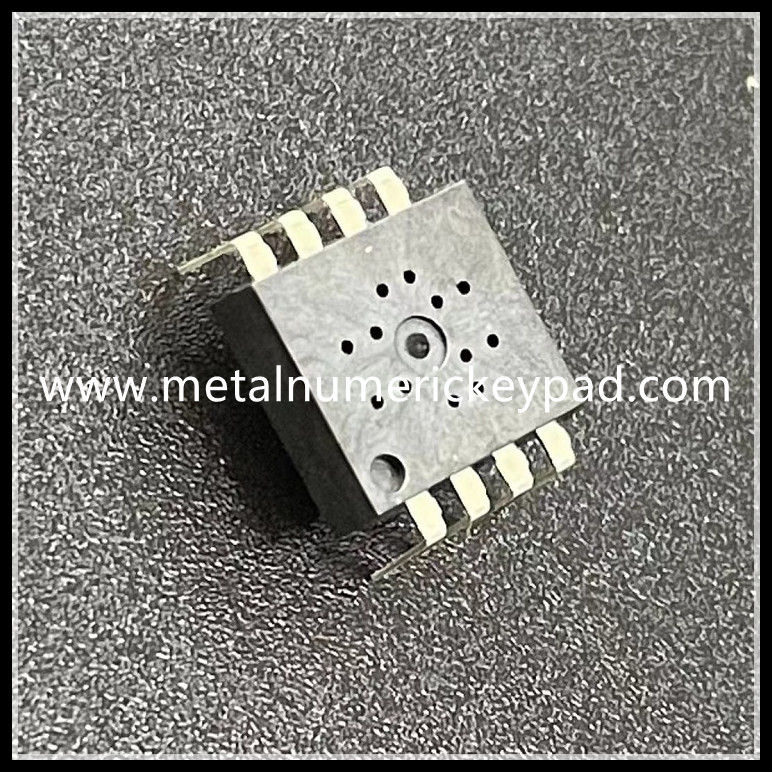

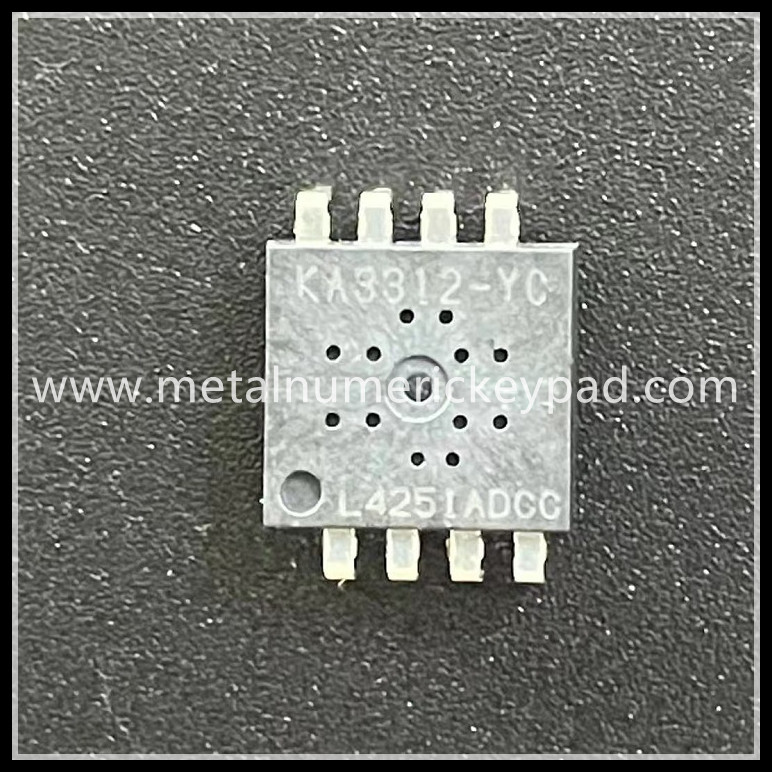

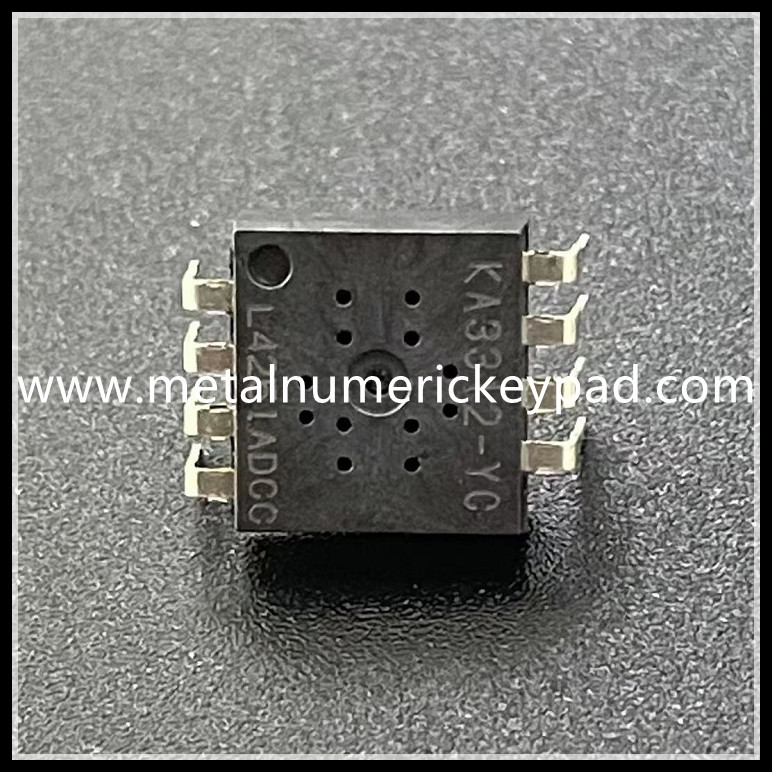

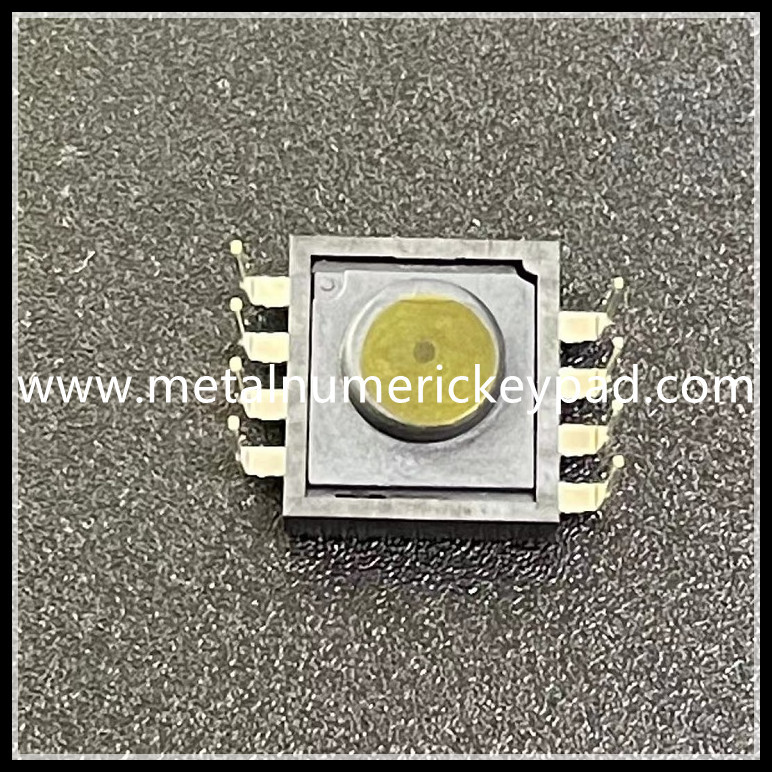

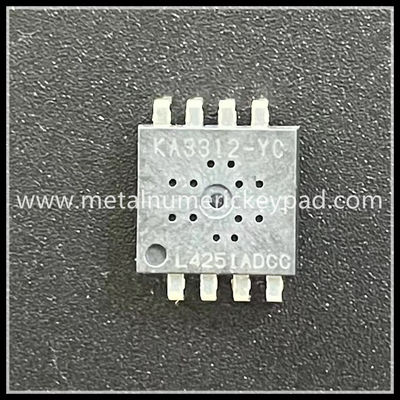

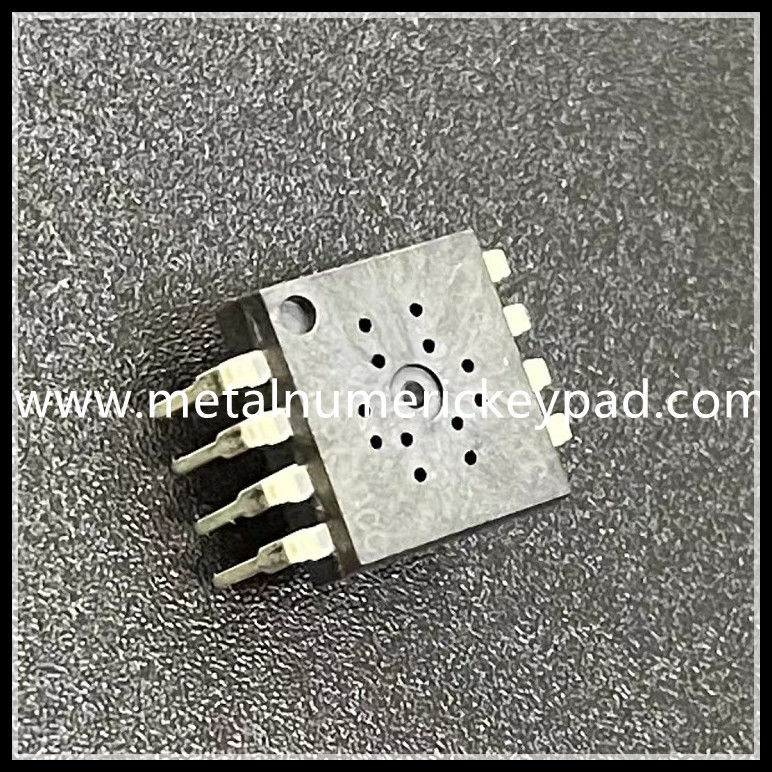

2.7V आईसी इंटीग्रेटेड सर्किट वायरलेस माउस चिप 3204 3205 मॉडल:

उत्पाद का नाम: वायरलेस माउस चिप
उत्पाद मॉडल: GZ-P001-KA3312

विशेषताएं

सिग्नल बिजली की आपूर्ति
पावर रेंज 2.1V -3.3V
● प्रेसिजन ऑप्टिकल विस्थापन भविष्यवाणी प्रौद्योगिकी
चयन करने योग्य 3-वायर्ड (डिफ़ॉल्ट) या 2-वायर्ड SPI सीरियल इंटरफ़ेस
डेल्टा_एक्स और डेल्टा_वाई के लिए चयन योग्य 8-बिट (डिफ़ॉल्ट) या 12-बिट गति डेटा लंबाई data
४७ cpi/चरण के साथ ४०००cpi तक चयन योग्य रिज़ॉल्यूशन (X1 लेंस आवर्धन पर आधारित)
● 30ips (इंच/सेकंड) तक की ट्रैकिंग गति और 10g त्वरण
बिल्ट-इन लो पावर टाइमर (एलपीटी), स्लीप1/स्लीप2/स्लीप3 मॉडल
अलग-अलग गति से चलने के दौरान अतिरिक्त बिजली की बचत के लिए अनुकूली फ्रेम दर नियंत्रण
एलईडी वर्तमान-सीमित प्रतिरोध 0-68 Ω (वास्तविक विमान द्वारा निर्धारित), 33 ओम की सिफारिश करें।
DIP8 पैकेज

विवरण
KA3312 एकीकृत डिजिटल इमेज प्रोसेस सर्किट के साथ एक उच्च प्रदर्शन और अल्ट्रा लो पावर CMOS-प्रोसेस्ड ऑप्टिकल इमेज सेंसर है।यह एक ऑप्टिकल नेविगेशन तकनीक पर आधारित है जो क्रमिक सतह छवियों (फ्रेम) को वैकल्पिक रूप से प्राप्त करके और गति, दिशा और गति की परिमाण को गणितीय रूप से निर्धारित करके स्थिति में परिवर्तन को मापता है।विस्थापन डेल्टा_एक्स और डेल्टा_वाई जानकारी रजिस्टरों में उपलब्ध है जो एसपीआई सीरियल इंटरफेस के माध्यम से सुलभ हैं।एक मेजबान नियंत्रक एसपीआई सीरियल इंटरफेस से डेटा को होस्ट पीसी पर भेजने से पहले आरएफ सिग्नल में पढ़ता है और अनुवाद करता है।दस्तावेज़ में KA8G2 के बजाय "सेंसर" शब्द का उपयोग किया गया है।

विशिष्टता:

आनुक्रमिक अंतरापृष्ठ
3-वायर्ड एसपीआई सीरियल इंटरफेस
सेंसर 3-वायर्ड सीरियल पेरिफेरल इंटरफेस (एसपीआई) को सपोर्ट करता है।मेजबान नियंत्रक एसपीआई का उपयोग सेंसर में रजिस्टरों को लिखने और पढ़ने और गति की जानकारी को पढ़ने के लिए कर सकता है।मेजबान नियंत्रक हमेशा संचार शुरू करता है;सेंसर कभी भी डेटा ट्रांसफर शुरू नहीं करता है।NCS, SCLK और SDIO को सीधे होस्ट कंट्रोलर द्वारा संचालित किया जा सकता है।एसडीआईओ भी सेंसर द्वारा संचालित हो सकता है जब सेंसर रजिस्टरों से डेटा पढ़ा जाता है।
• एनसीएस: चिप चयन इनपुट (सक्रिय कम)।SPI को सक्रिय करने के लिए NCS का निम्न होना आवश्यक है;अन्यथा, SDIO उच्च-Z स्थिति में होगा और SCLK को अनदेखा कर दिया जाएगा।संचार संबंधी त्रुटि होने की स्थिति में SPI को रीसेट करने के लिए NCS का भी उपयोग किया जा सकता है।
• एससीएलके: घड़ी इनपुट।यह हमेशा मेजबान नियंत्रक द्वारा उत्पन्न होता है।
• SDIO: द्वि-दिशात्मक इनपुट/आउटपुट डेटा
ट्रांसमिशन प्रोटोकॉल
ट्रांसमिशन प्रोटोकॉल होस्ट कंट्रोलर और सेंसर के बीच एक 3-वायर्ड लिंक, हाफ डुप्लेक्स प्रोटोकॉल है।एसडीआईओ पर सभी डेटा परिवर्तन एससीएलके पर गिरते किनारे से शुरू होते हैं।मेजबान नियंत्रक हमेशा संचार शुरू करता है;सेंसर कभी भी डेटा ट्रांसफर शुरू नहीं करता है।ट्रांसमिशन प्रोटोकॉल में निम्नलिखित दो ऑपरेशन मोड होते हैं।
