2636 2633 मॉडल के लिए यूएसबी इंटरफेस इंटीग्रेटेड वायर्ड वायरलेस माउस चिप:

2636 2633 2634 2637 वायर्ड माउस के लिए एकीकृत सर्किट चिप्स

चिप का नाम: ऑप्टिकल माउस चिप
माउस चिप मॉडल: GZ-P001-KA3.B
वायर्ड माउस चिप उत्पाद विवरण: KA3.B USB इंटरफ़ेस के साथ एक अत्यधिक एकीकृत ऑप्टिकल माउस चिप है जो अधिक उन्नत विनिर्माण तकनीक और बेहतर प्रकाश संवेदनशील क्षमता को अपनाता है।
मुख्य विशेषताएं:
● यूएसबी इंटरफ़ेस
● सिंगल 5 वी बिजली की आपूर्ति
● माइक्रोसॉफ्ट इंटेलीमाउस 3डी माउस के साथ संगत।
माइक्रोसॉफ्ट विंडोज 7, 8, 10, एक्सपी, 2000, एमई और 98 ऑपरेटिंग सिस्टम का समर्थन करें
● Microsoft WHQL और USB-IF का अनुपालन करें
● बटन समर्थन: बाएँ, मध्य, दाएँ;यांत्रिक Z- अक्ष एन्कोडर का समर्थन करें
● डीपीआई सेटिंग: 800/1200 डीपीआई निश्चित रूप से सेट किया जा सकता है, डिफ़ॉल्ट 1200 है
अंतर्निहित बिजली प्रबंधन सर्किट
अंतर्निहित एलईडी ड्राइव सर्किट
● अंतर्निर्मित एलईडी वर्तमान सीमित प्रतिरोधी
●उच्च एकीकरण, कुछ बाहरी घटक
आरओएचएस निर्देश का पालन करें
●DIP12 पैकेज

चिप पिन लेआउट आरेख

माउस चिप की DPI सेटिंग: DPI पिन का उपयोग DPI के मान को सेट करने के लिए किया जाता है, DPI पिन के उपयोग को शुरू करने के लिए निम्नलिखित को तीन स्थितियों में विभाजित किया गया है।
1200 DPI सेटिंग: यह स्थिति डिफ़ॉल्ट स्थिति है, आंतरिक पुल-अप रोकनेवाला विधि का उपयोग किया जाता है, या बाहरी 51K ओम पुल-अप रोकनेवाला जोड़ा जा सकता है।जब IC चालू हो, तो इस पिन की स्थिति की जाँच करें और पता करें कि कोई बाहरी स्तर जुड़ा नहीं है या बाहरी 51K ओम पुल-अप रोकनेवाला जुड़ा हुआ है, आंतरिक DPI को 1200 पर सेट करें। विशिष्ट अनुप्रयोग सर्किट आरेख, जैसा कि चित्र में दिखाया गया है नीचे दिखाएँ:

वायर्ड माउस चिप की मुख्य विशेषताएं:
1. यूएसबी इंटरफेस, पीएस 2 इंटरफेस
2. सिंगल 5 वी बिजली की आपूर्ति
3. माइक्रोसॉफ्ट इंटेलीमाउस 3डी माउस के साथ संगत।माइक्रोसॉफ्ट विंडोज विस्टा, एक्सपी, 2000, एमई और 98 ऑपरेटिंग सिस्टम का समर्थन करता है
4. माइक्रोसॉफ्ट WHQL और USB-IF के साथ अनुपालन
5. बटन समर्थन: बाएं, केंद्र, दाएं;यांत्रिक जेड-अक्ष एन्कोडर डीपीआई सेटिंग का समर्थन करें: 800/1200 निश्चित रूप से सेट किया जा सकता है
6. डीपीआई, आप गतिशील रूप से 400, 800, 1200, 1600 . के बीच स्विच कर सकते हैं
7. स्लीप मोड और ऑटोमैटिक वेक-अप फंक्शन के साथ
8. निर्मित बिजली प्रबंधन सर्किट;
9. अंतर्निर्मित एलईडी ड्राइव सर्किट drive
10. कोई बाहरी क्रिस्टल ऑसीलेटर डिज़ाइन नहीं
11. उच्च एकीकरण, कुछ बाहरी घटक
12. आरओएचएस निर्देश का पालन करें
13. DIP12 पैकेज

वायरलेस माउस के विद्युत पैरामीटर:

विवरण:
1: माउस पीसीबी लेआउट प्रक्रिया के दौरान, आईसी ग्राउंड पिन और कैपेसिटर ग्राउंड के बीच की दूरी यथासंभव कम होनी चाहिए, और ग्राउंड वायर जितना संभव हो उतना तांबा होना चाहिए।
2: DPI अनुप्रयोगों में, डायनेमिक स्विचिंग के दौरान, बटन का दूसरा सिरा ग्राउंडेड होता है और इसे 5V बिजली की आपूर्ति से नहीं जोड़ा जा सकता है

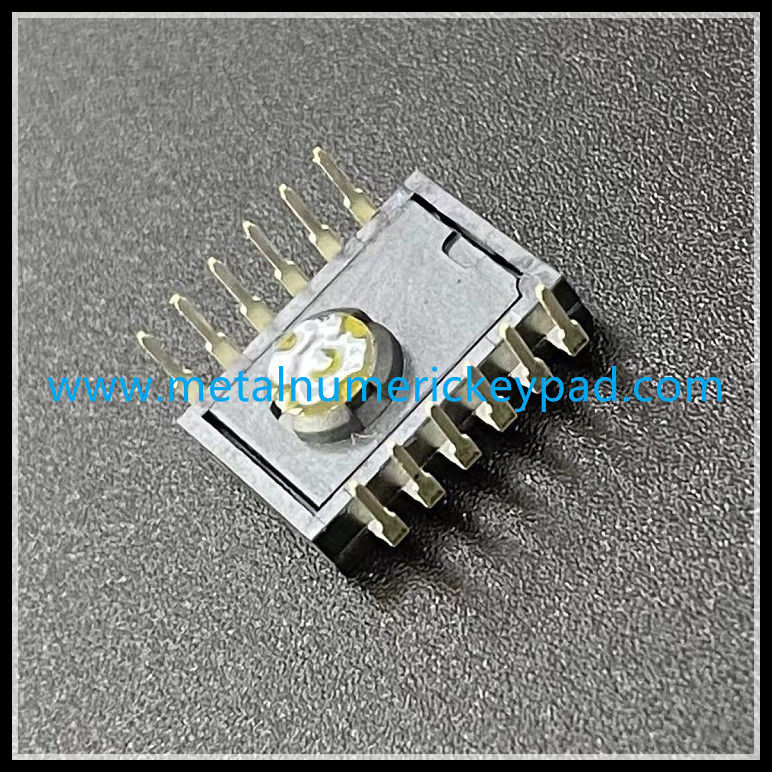

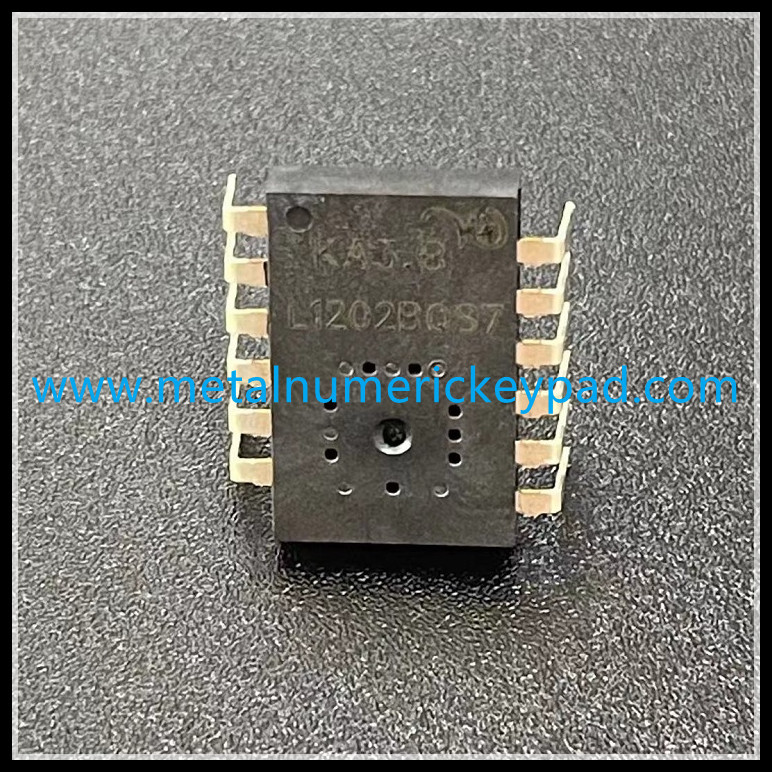

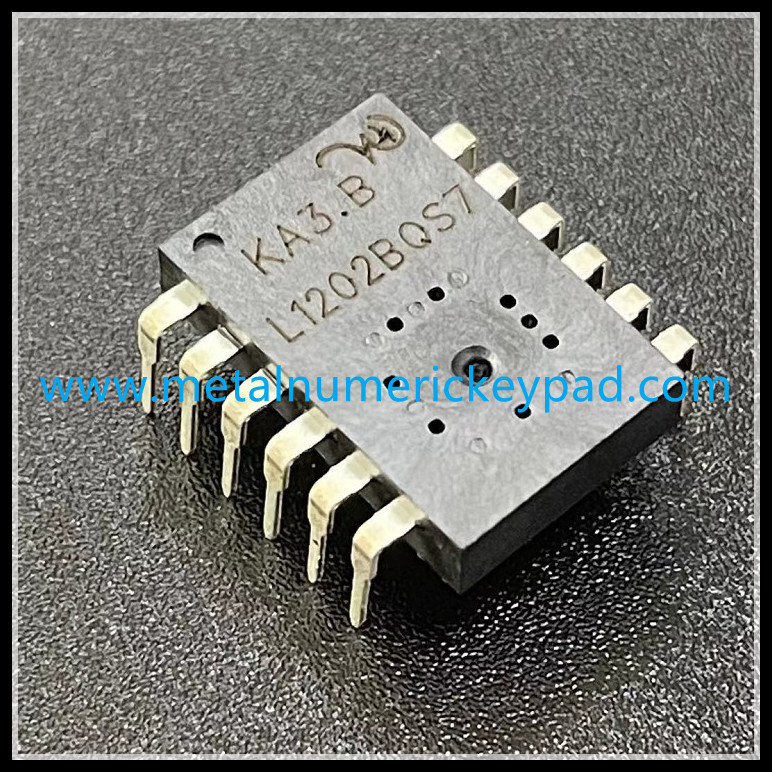

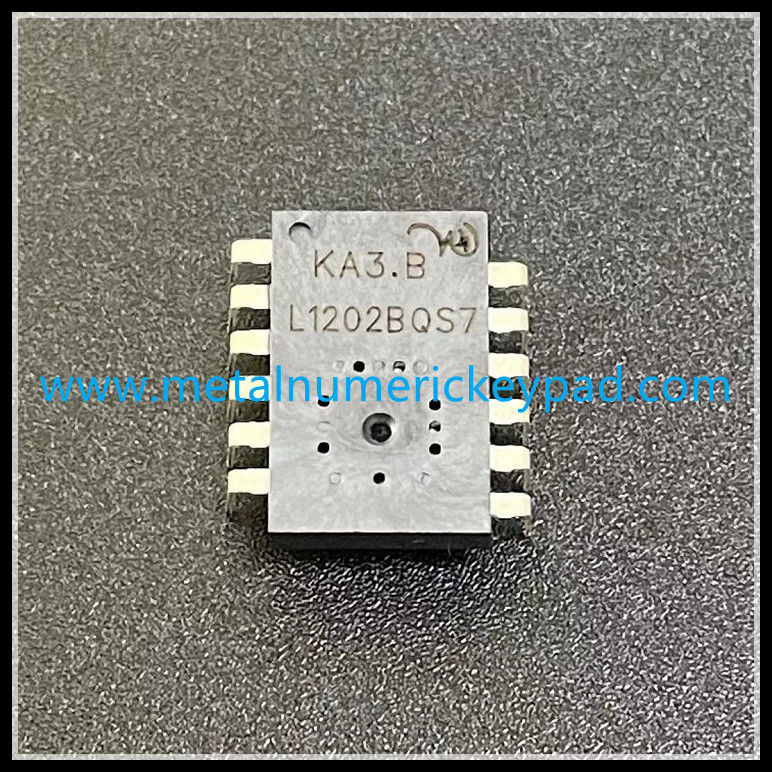

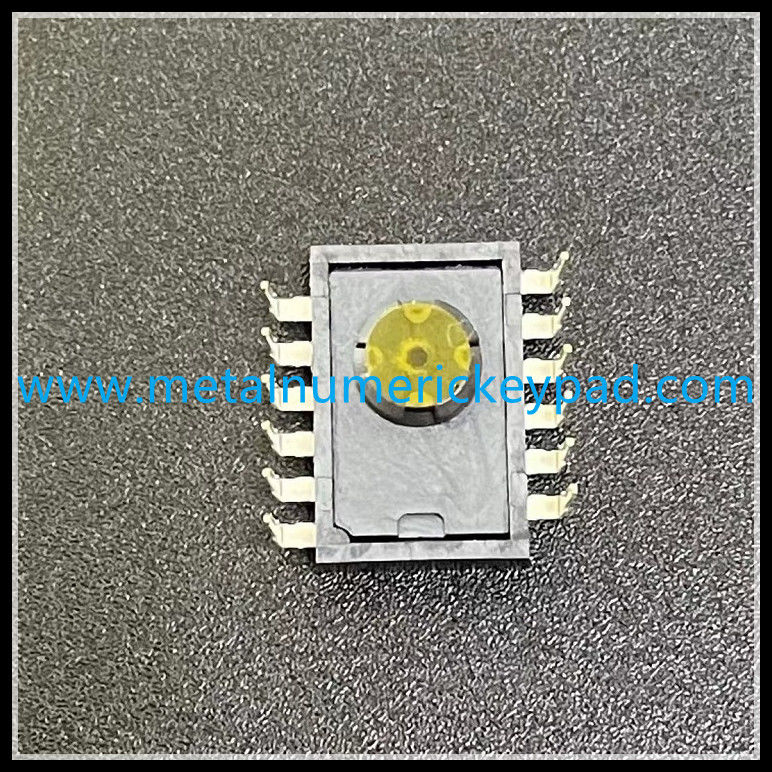

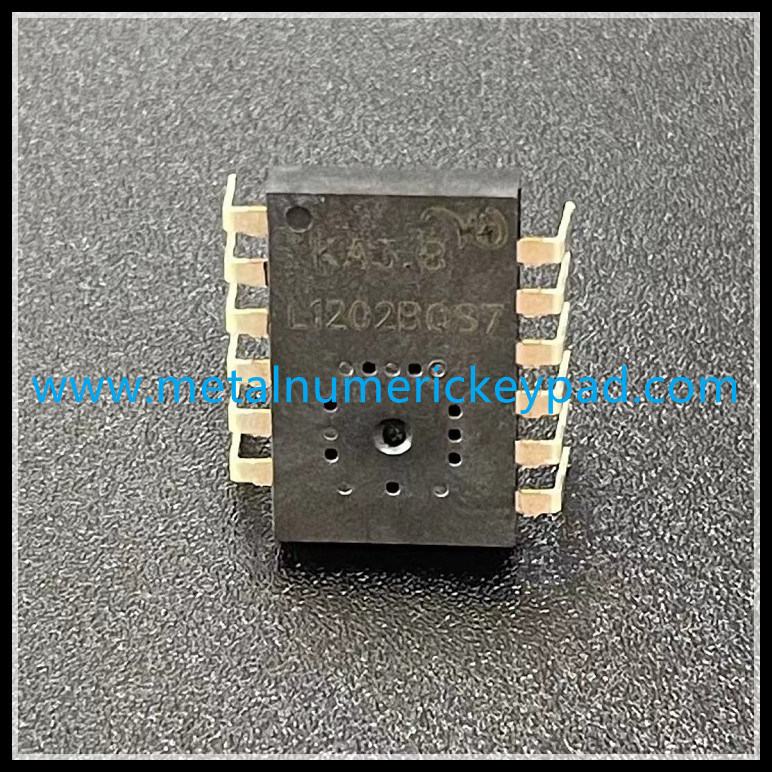

उत्पाद छवि प्रस्तुति:
