वायर्ड वायरलेस माउस चिप यूएसबी इंटरफेस एकीकृत आईसी ऑप्टिकल माउस चिप

चिप का नाम: ऑप्टिकल माउस चिप
माउस चिप मॉडल: GZ-P001-1622

पिन फ़ंक्शन:
चिप के पिनआउट कार्य इस प्रकार हैं:
D+, D-: USB इंटरफ़ेस की डिफरेंशियल डेटा लाइनें।जब USB इंटरफ़ेस का उपयोग नहीं किया जाता है, तो D+ को ऊंचा खींचा जाता है और D- को कम कनेक्ट किया जाता है।
PS2CLK/Ser, PS2Data (संग्रहालय योद्धा 20 O, मूस योद्धा 20 V, मूस योद्धा 24 पहिया): PS/2 माउस इंटरफ़ेस लाइन, होस्ट इंटरफ़ेस से जुड़ी।PS2CLK को सीरियल पोर्ट के आउटपुट के रूप में इस्तेमाल किया जा सकता है, जो सीरियल माउस TXD लाइन को चलाने के लिए RS232 ड्राइवर चिप से जुड़ा है।जब उपयोग में न हो, तो इसे निलंबित कर देना चाहिए (आंतरिक रूप से ऊपर खींच लिया गया)।
PS2CLK, PS2Data (MouseWarrior24 EyeII): PS/2 माउस इंटरफ़ेस लाइन, होस्ट इंटरफ़ेस से कनेक्टेड।जब उपयोग में न हो, तो इसे निलंबित कर देना चाहिए (आंतरिक रूप से ऊपर खींच लिया गया)।
RTS (MuseWarrior20 O, MouseWarrior20V, MouseWarrior24Wheel): सीरियल RTS सिग्नल इनपुट के लिए बाहरी सहायक सर्किट की आवश्यकता होती है।जब पिन को कम खींचा जाता है, तो सीरियल पोर्ट डेटा ट्रांसमिशन बंद हो जाता है, और चिप को निम्न से उच्च में बदलने पर रीसेट कर दिया जाता है।जब सीरियल पोर्ट का उपयोग नहीं किया जाता है तो इस पिन को नीचे खींचा जाना चाहिए।
एडीबी: एडीबी इंटरफ़ेस डेटा लाइन, उपयोग में नहीं होने पर (आंतरिक पुल-अप) फ्लोटिंग छोड़ दिया जाना चाहिए।
उत्तर, दक्षिण, पूर्व, पश्चिम (MouseWarrior 20 V): Intellink Electronics VersaPointTM सेंसर से कनेक्ट करें।जब सेंसर पर अधिकतम बाहरी बल कार्य करता है, तो संधारित्र को डिस्चार्ज करने के लिए दोहरे एकीकरण सर्किट में उपयोग के लिए एक रोकनेवाला को इस पिन से जोड़ा जाना चाहिए (विवरण के लिए उदाहरण परिचय देखें)।
X1, X2, Y1, Y2 (MouseWarrior20 O, MouseWarrior24 Wheel): ऑप्टिकल इंटीग्रल कोडिंग या माउस मैकेनिकल पार्ट का सिग्नल इनपुट, X2 फॉलिंग एज से पहले X1 फॉलिंग एज का मतलब राइट शिफ्ट, Y1 फॉलिंग एज से पहले Y2 फॉलिंग एज।फोटोइलेक्ट्रिक कनवर्टर में पुल-डाउन रेसिस्टर होना चाहिए या श्मिट ट्रिगर फोटोडेटेक्टर का उपयोग करना चाहिए।
PD, SDIO, SCLK (MouseWarrior24 EyeII): इन पिनों को ADNS2051 सेंसर (आंतरिक पुल-अप) के संबंधित पिन से सीधे जोड़ा जा सकता है।
Z1/Down, Z2/Up (MuseWarrior24 Wheel, MouseWarrior24 EyeII): स्क्रॉल व्हील या बटन को स्लाइड करके ऑप्टिकल इंटीग्रल कोड इनपुट।इस फ़ंक्शन को बटन पिन के माध्यम से सक्रिय किया जा सकता है।Z1 का गिरता हुआ किनारा Z2 के गिरने वाले किनारे से पहले होता है, जिसका अर्थ है ऊपर की ओर खिसकना।इसे एक रोकनेवाला द्वारा आंतरिक रूप से खींचा जाता है, और फोटोइलेक्ट्रिक कनवर्टर या बटन को नीचे की ओर खींचा जाना चाहिए।
बटन (संग्रहालय योद्धा 24 पहिया, मूस योद्धा 24 आई II): स्क्रॉल व्हील फ़ंक्शन का उपयोग करते समय, यह पिन तैर रहा है।स्लाइडिंग फ़ंक्शन उत्पन्न करने के लिए बटन का उपयोग करते समय, यह पिन ग्राउंडेड होता है, और स्लाइडिंग बटन Z1/डाउन, Z2/अप पिन (आंतरिक पुल-अप) से जुड़ा होता है।
En (MuseWarrior20 O, MouseWarrior24Wheel): ऑप्टिकल इंटीग्रल एनकोडर का LED सक्षम सिग्नल।ओपन-ड्रेन आउटपुट, जो 24mA करंट को अवशोषित कर सकता है, के लिए बाहरी रेसिस्टर की आवश्यकता होती है।
En (MouseWarrior24 EyeII): HDNS2000 (ऑप्टिकल सेंसर चिप) का पावर इनेबल सिग्नल।ओपन-ड्रेन आउटपुट, आंतरिक रूप से एक प्रतिरोधी द्वारा खींचा जाता है, बाहरी सहायक सर्किट की आवश्यकता होती है।
बाएँ, दाएँ, केंद्र: बाएँ, दाएँ और मध्य माउस बटन इनपुट।आंतरिक पुल-अप के लिए, इनपुट सिग्नल जमीन के करीब होना चाहिए।
चौथा (MuseWarrior20 V, MouseWarrior24Wheel, MouseWarrior24 EyeII): चौथा माउस बटन इनपुट करें।आंतरिक पुल-अप के लिए, इनपुट सिग्नल जमीन के करीब होना चाहिए।
5वां (माउस वारियर24 आईआईआई): 5वां माउस बटन इनपुट करें।आंतरिक पुल-अप के लिए, इनपुट सिग्नल जमीन के करीब होना चाहिए।
सीईएक्सटी: जब यूएसबी को वेक-अप की स्थिति की जांच के लिए निलंबित कर दिया जाता है, तो इस पिन का उपयोग प्रोसेसर को समय-समय पर जगाने के लिए किया जाता है।एक बाहरी आरसी सर्किट की आवश्यकता है।
पुल टू जीएनडी: इस पिन का उपयोग माउसवेरियर के अंतिम उत्पाद को ग्राउंड करने के लिए किया जाता है।
XOut, XIn: बाहरी 6MHz सिरेमिक थरथरानवाला (क्वार्ट्ज थरथरानवाला अस्थिरता पैदा कर सकता है), किसी अन्य सहायक उपकरण की आवश्यकता नहीं है।एक बाहरी 6 मेगाहर्ट्ज घड़ी संकेत भी XIn पिन में इनपुट हो सकता है, और XOut पिन को तैरते हुए छोड़ दिया जाना चाहिए।
जीडी: पावर ग्राउंड।
Vcc: बिजली की आपूर्ति का सकारात्मक ध्रुव।
चित्र 2
कार्य विशेषताओं और इंटरफ़ेस विवरण:
जब यह चालू होता है तो माउसवायरियर चिप रीसेट संचालन की एक श्रृंखला करता है।जब बिजली चालू होती है, तो सभी आंतरिक पुल-अप अक्षम हो जाते हैं, और वे रीसेट ऑपरेशन के दौरान सक्षम हो जाते हैं।इनिशियलाइज़ेशन पूरा होने के बाद, MousseWarrior पता लगाता है कि कौन सा माउस इंटरफ़ेस सक्रिय है।यदि 5s के भीतर कोई सक्रिय इंटरफ़ेस नहीं पाया जाता है, तो MousseWarrior डिफ़ॉल्ट रूप से PS/2 इंटरफ़ेस मोड का उपयोग करता है।
USB यूनिवर्सल सीरियल इंटरफ़ेस मोड का उपयोग करते समय, MouseWarrior का उपयोग मानक मानव-मशीन इंटरफ़ेस डिवाइस (HID) के रूप में किया जाता है, जो मानक ड्राइवरों के साथ संगत होता है, और देश कोड 0 होता है। MouseWarrior 20 O 3 माउस कुंजियों को परिभाषित करता है, माउस योद्धा 20V 4 माउस कुंजियों को परिभाषित करता है। , माउस योद्धा 24 व्हील और माउस योद्धा 24 आई II 4 माउस कुंजी और स्क्रॉल व्हील को परिभाषित करता है।
PS/2 इंटरफ़ेस मोड का उपयोग करते समय, MouseWarrior डिवाइस को 0 के रूप में चिह्नित किया जाता है, जो सिस्टम के मानक ड्राइव के साथ संगत होने के लिए बाएँ, केंद्र और दाएँ कुंजियों को परिभाषित करता है।माउस वारियर 24 व्हील और माउस वारियर 24 आईआईआई माइक्रोसॉफ्ट इंटरनेट एक्सप्लोरर टीएम प्रोटोकॉल के पीएस/2 इंटरफेस उपकरण के साथ संगत हैं।उनके डिवाइस नंबर को 3-स्क्रॉल व्हील डिवाइस संलग्न के साथ, या 4-चौथे बटन के साथ संलग्न के रूप में परिभाषित किया जा सकता है।
चूँकि ADC (Apple Computer Desktop Bus Apple Desktop Bus) और सीरियल माउस वर्तमान में चीन में कम उपयोग किए जाते हैं, उन्हें यहाँ दोहराया नहीं जाएगा।जो लोग रुचि रखते हैं वे प्रासंगिक साहित्य का उल्लेख कर सकते हैं।
आवेदन सर्किट:
चित्रा 2 माउस सर्किट 20 वी के साथ डिज़ाइन किया गया माउस सर्किट दिखाता है, और सेंसर इंटरफ़ेस सर्किट को चित्र में चिह्नित किया गया है।सर्किट यूएसबी, एडीसी, पीएस/2 और सीरियल इंटरफेस का समर्थन करता है।पाठक अपनी आवश्यकताओं के अनुसार चुन सकते हैं, और अंतिम उपयोगकर्ता उपयुक्त इंटरफ़ेस भी चुन सकते हैं।

वायरलेस माउस के विद्युत पैरामीटर:

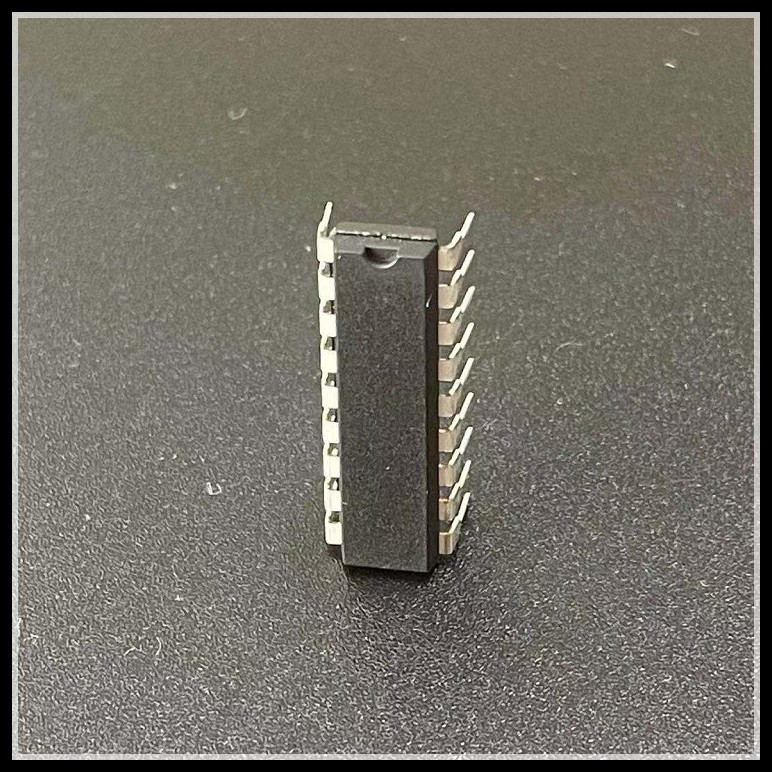

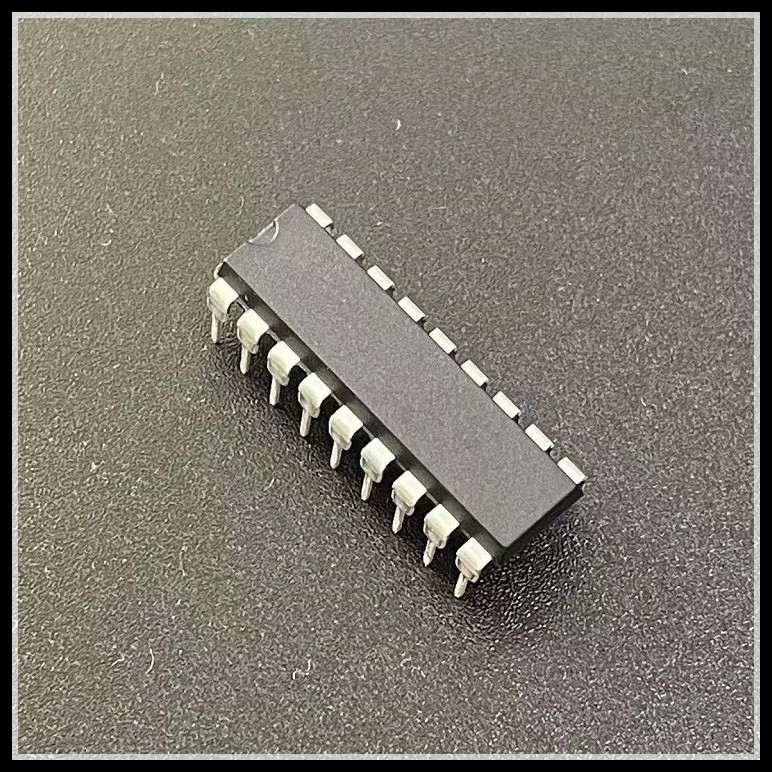

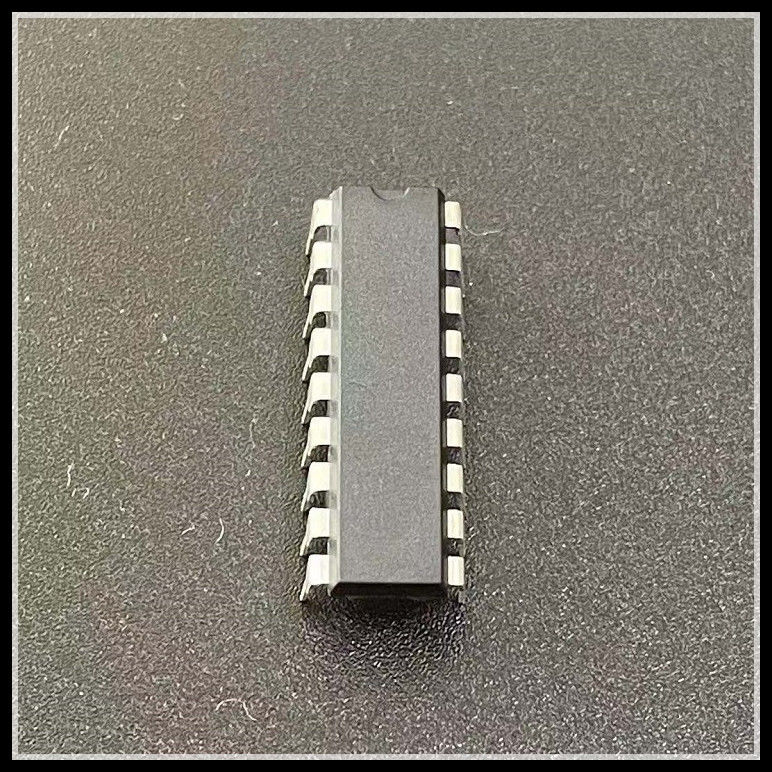

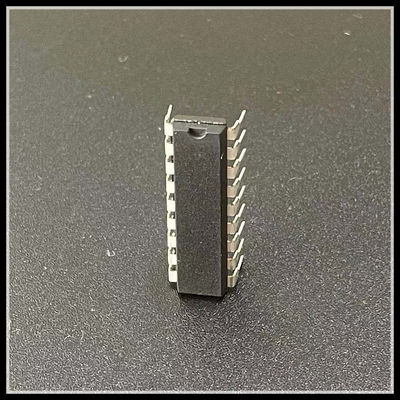

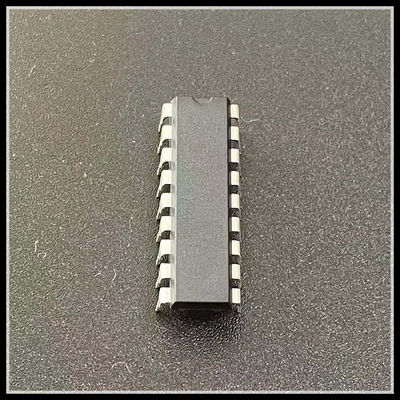

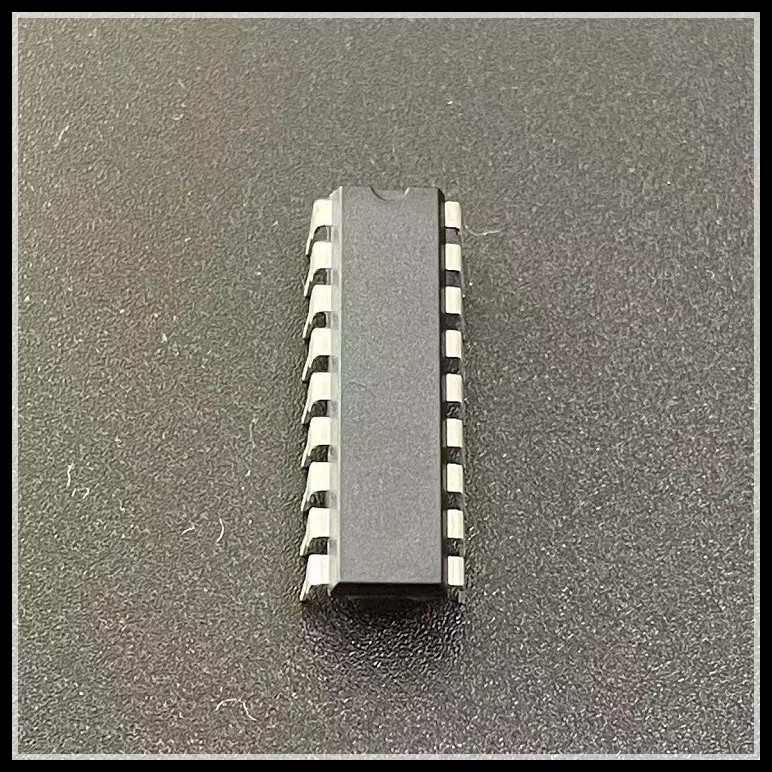

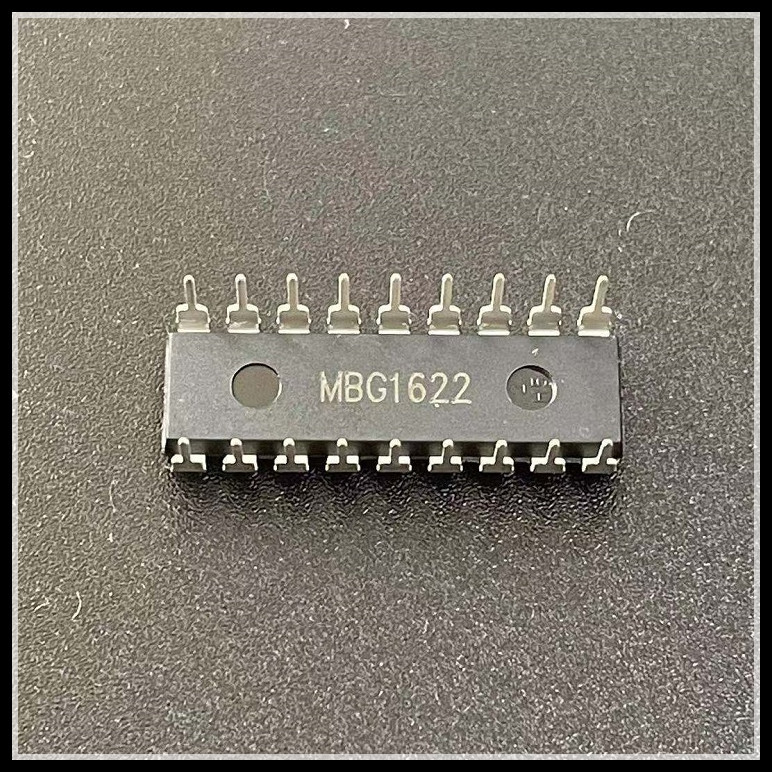

उत्पाद छवि प्रस्तुति:
