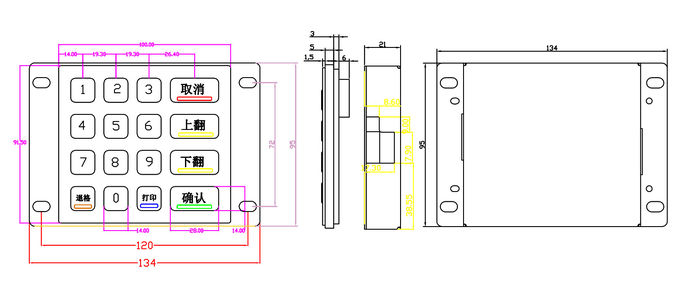

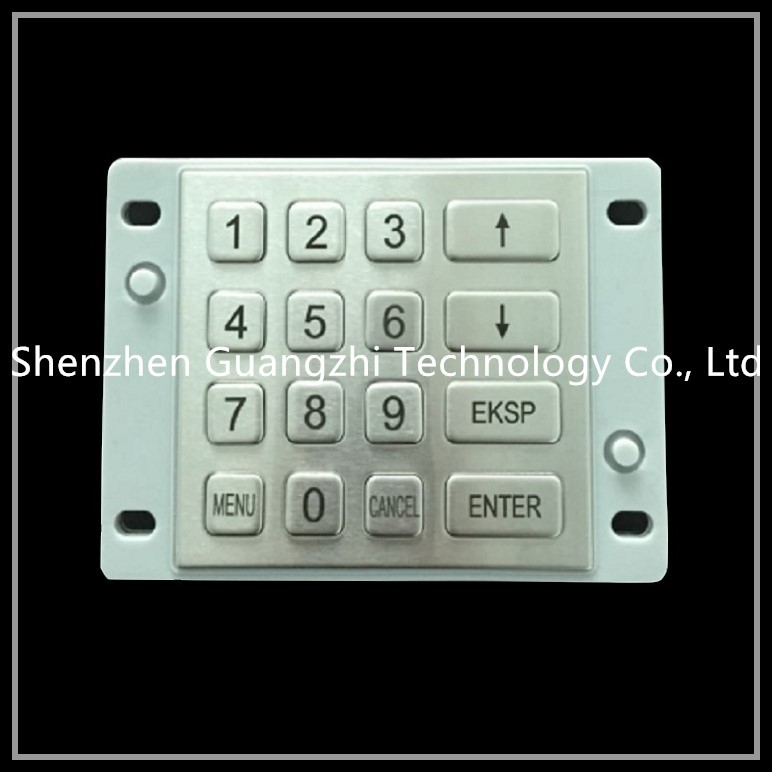

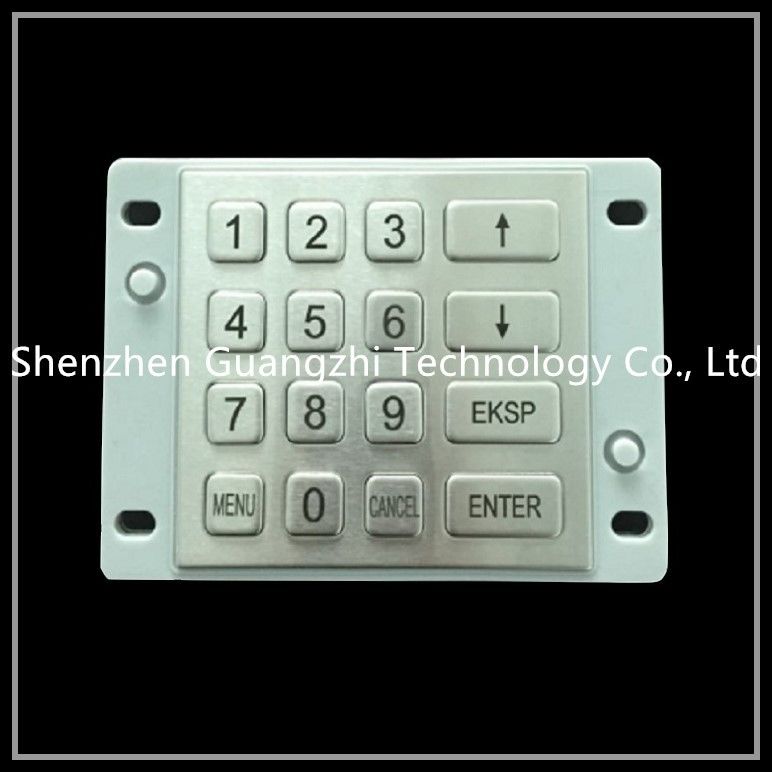

ATM और कियोस्क के लिए EPP वायर ड्राइंग वॉटरप्रूफ मेटल एन्क्रिप्शन कीबोर्ड

उत्पाद का नाम: धातु एन्क्रिप्शन कीबोर्ड

उत्पाद मॉडल: GZ-B009026G

उत्पाद विनिर्देश: 100 * 91.5 मिमी

1 अवलोकन

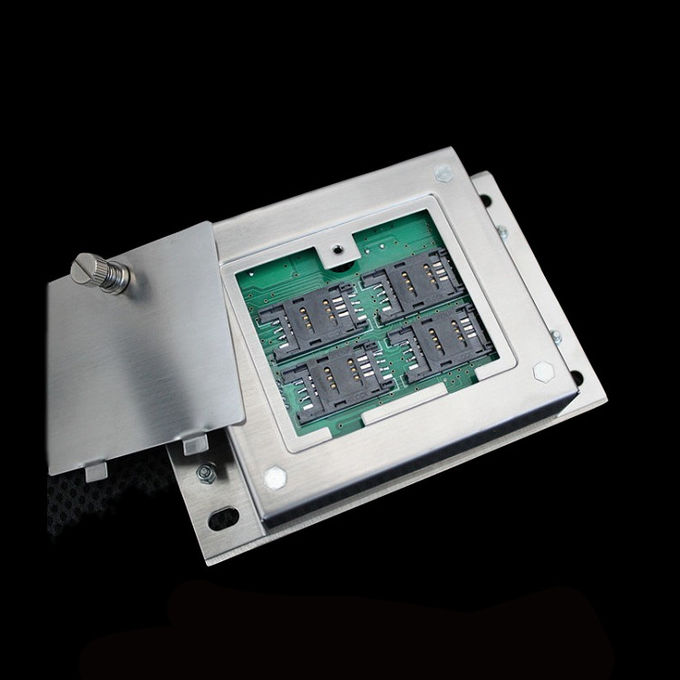

यह उत्पाद 4 पीएसएएम कार्ड फ़ंक्शन के साथ एक धातु पासवर्ड कीबोर्ड है। DES और 3DES फ़ंक्शन के साथ,

ISO7816, t = 0 और T = 1 प्रोटोकॉल का अनुपालन करने वाले PSAM कार्ड का समर्थन करें

2 प्रदर्शन सूचकांक

2.1 संचार पैरामीटर

मानक RS232 धारावाहिक संचार इंटरफ़ेस। 1 स्टार्ट बिट, 1 स्टॉप बिट।

वैकल्पिक संचार दर: 9600 बीपीएस।

वैकल्पिक डेटा प्रारूप: n, 8, 1

2.2 विनिर्देश और संचालन की गति

लोगों के बैंक ऑफ चाइना के विनिर्देशों के अनुरूप।

एन्क्रिप्शन और डिक्रिप्शन स्पीड <1 सेकंड।

2.3 विद्युत प्रदर्शन

बिजली की आपूर्ति: डीसी + 5 वी डीसी बिजली की आपूर्ति।

बिजली की खपत: कामकाजी राज्य में 1W से नीचे और गैर-कामकाजी राज्य में 200MW से नीचे।

बिजली की विफलता कुंजी रखते हुए: जब बिजली की आपूर्ति तुरंत कट जाती है और लंबे समय तक, मेमोरी डेटा खो नहीं जाएगा।

2.4 यांत्रिक गुण

प्रमुख जीवन: 200000 से अधिक बार।

मुख्य दबाव: 3 एन (एन)।

कुंजी स्ट्रोक: 0.45 मिमी।

मुख्य सामग्री: स्टेनलेस स्टील।

पैनल सामग्री: स्टेनलेस स्टील।

मुख्य सतह वर्ण: लेजर लेटरिंग और मजबूत पेंट।

2.5 पर्यावरणीय अनुकूलन

काम कर रहे तापमान: - 10 ℃ ~ + 40 ℃ सापेक्ष आर्द्रता: 40-90% (सामान्य परिस्थितियों में)।

भंडारण तापमान: - 30 ℃ ~ + 55 ℃ सापेक्ष आर्द्रता: 20-95% (कोई संक्षेपण)।

वायुमंडलीय दबाव: 60-106 kPa।

2.6 विश्वसनीयता

MTBF> 20000h, MTTR <30min।

3 कीबोर्ड कमांड

कमांड प्रारूप: 02h + <ln> + <CMD> + <डेटा> + <BCC>

वापसी प्रारूप: 02h + <ln> + <st> + <डेटा> + <BCC>

Ln - CMD और डेटा या ST और डेटा के बाइट्स की संख्या का प्रतिनिधित्व करता है।

CMD - कमांड कीवर्ड।

डेटा - डेटा सूचना का आदान-प्रदान।

बीसीसी - एलएनटी से डेटा तक अनन्य या चेकसम।

ST - इस प्रकार समझाएं:

04H - कमांड सफलतापूर्वक निष्पादित

15h - गलत कमांड पैरामीटर

80h - टाइमआउट त्रुटि

A4H - कमांड को सफलतापूर्वक निष्पादित किया जा सकता है, लेकिन मास्टर कुंजी अमान्य है

B5h - अमान्य कमांड और मास्टर कुंजी

E0h - अमान्य कमांड

एफएक्सएच - स्वयं की जांच में त्रुटि:

एक्स = 0 सीपीयू गलत

X = 1 SRAM गलत

X = 2 कीबोर्ड में शॉर्ट सर्किट एरर है

X = 3 सीरियल स्तर की त्रुटि

एक्स = 4 सीपीयू कार्ड त्रुटि

X = 6 मास्टर कुंजी विफलता

एक्स = 7 मिस्क। त्रुटि

3.1 उत्पाद संस्करण संख्या और अन्य मापदंडों को लें।

कमान: 02 h + 01h + 30h + <BCC>

वापसी: 02 h + <ln> + <st> + <data> + <BCC>। सेंट 04H, 15h, e0h, F0H हो सकता है। F0H इंगित करता है कि e2rom चिप स्थापित नहीं है।

विवरण: डेटा = ver + Sn + rechang, जहां VER 16 बाइट्स (ASCII कोड) का संस्करण संख्या है, Sn के पहले 4 बाइट्स (BCD) उत्पादन क्रम संख्या है, अंतिम 4 बाइट्स सभी "00" हैं (यदि एक क्रिप्टोग्राफिक एल्गोरिथ्म चिप है, यह इसकी संख्या है), और रीहांग 2 बाइट्स का चार्ज समय है (आवश्यक हार्डवेयर समर्थन)।

3.2 कार्यक्रम स्व जाँच, कुंजी साफ़ नहीं किया गया।

कमांड: 02 h + 01h + 31h + <BCC> (02h + 02h + 31h + 38h + BCC कीबोर्ड में 8 मास्टर कीज़ को 38h पर पुनर्निमित कर सकता है)

विवरण: कीबोर्ड सेल्फ चेक के बाद, यदि मास्टर कुंजी वैध है (16 मास्टर कुंजियां BCC द्वारा सत्यापित हैं), बजर एक बार बज जाएगा, और स्व चेक की स्थिति सेंट में है

वापसी: 02h + 01h + <st> + <BCC>। St 04H, 15h, e0h, FXH हो सकता है।

3.3 मास्टर कुंजी स्थापित करें (सैम कार्ड मोड को छोड़कर)।

कमांड: 02h + 0ah + 32H + <m> + <TMK> + <BCC>

विवरण: मास्टर कुंजी नंबर m 1 बाइट (00-0fh) है, और 16 मास्टर कुंजी TMK 8/16/16 बाइट्स हैं (क्रमशः DES, 3DES और चिप मोड के अनुरूप)। यदि मास्टर कुंजी नंबर m 1 बाइट (41-4fh) है, तो इसे उसी नंबर की मूल मास्टर कुंजी के साथ डिक्रिप्ट और सहेजा जाना चाहिए।

वापसी: 02h + 01h + <st> + <BCC>। सेंट 04H, 15h, A4H, b5h, C4H, d5h, E0 हो सकता है। 04H इंगित करता है कि मास्टर कुंजी लोड की गई है।

3.4 कार्य कुंजी स्थापित करें (सैम कार्ड मोड को छोड़कर)।

कमांड: 02h + 0Bh + 33H + <m> + <n> + <WP> + <BCC> सिफरटेक्स्ट WP 8 बाइट्स है

विवरण: वर्किंग कुंजी सिफरटेक्स्ट WP 8/16/24 बाइट्स (क्रमशः DES, 3DES और चिप मोड के अनुरूप) है।

वापसी: 02h + 01h + <st> + <BCC>। St हो सकता है 04H, 15h, A4H, b5h, C4H, d5h, e0h।

नोट: वर्किंग कुंजी नंबर n (00-03h) का उपयोग मास्टर कुंजी नंबर m (DES / 3DES) के साथ काम करने वाले WP को एन्क्रिप्ट करने के लिए किया जाता है। पासवर्ड कीबोर्ड डिक्रिप्ट होने के बाद, WP कार्यशील क्षेत्र को निम्न कीबोर्ड डेटा के एन्क्रिप्शन और डिक्रिप्शन कमांड के लिए सहेजा जाता है।

3.5 कार्ड नंबर या खाता संख्या स्थापित (चिंता के लिए 9.8 एन्क्रिप्शन)

कमांड: 02h + 0dh + 34h + <card-no> + <BCC>

विवरण: कार्ड नंबर या खाता कार्ड-नंबर 12 बाइट ASCII संख्यात्मक कोड है।

वापसी: 02h + 01h + <st> + <BCC>। सेंट 04H, 15h, C4H, d5h, e0h हो सकता है।

3.6 पासवर्ड कीबोर्ड एन्क्रिप्शन शुरू

कमांड: 02h + 06h + 35h + <पिन-एल + <disp-md> + <jm-md> + <ts-md> + <timeout> + <BCC>

विवरण: निम्न तालिका

फ़ंक्शन: कीबोर्ड को स्वचालित रूप से चालू करें, और शीघ्रता के बाद कुंजी इनपुट की अनुमति दें। जब इनपुट, पिन-एल की तुलना में इनपुट पासवर्ड की लंबाई का न्याय करना आवश्यक है, अगर यह पिन-एल से कम है

लेकिन अगर एक पुष्टिकरण कुंजी है, या पिन-एल को पुष्टिकरण कुंजी की आवश्यकता नहीं है, तो इसे लंबाई में 8 बाइट्स के एक पूर्णांक बहु से 00 / FFH के साथ पूरक होने की आवश्यकता है। एन्क्रिप्शन मोड के अनुसार, कार्ड-नं और पिन की पहचान जानकारी के संचालन की आवश्यकता है (पिन ब्लॉक ऑपरेशन के दौरान ansix9.8 या आईएसओ 9564 या ibm3624 के अनुसार), फिर पासवर्ड एन्क्रिप्शन ऑपरेशन किया जाता है, और अंत में लौटा डेटा पासवर्ड कमांड प्राप्त होने तक बफर में सहेजा जाता है। यदि आप समय समाप्त होने के बाद बाहर निकलते हैं, तो केवल लौटे राज्य में कोई सिफरटेक्स्ट नहीं होगा।

वापसी: 02h + 01h + <st> + <BCC>। St हो सकता है 04H, 15h, A4H, b5h, C4H, d5h, e0h।

3.7 डेटा एन्क्रिप्शन (सैम कार्ड मोड को छोड़कर)।

कमांड: 02h + 09 + 36h + <string> + <BCC>

विवरण: वर्तमान कार्य कुंजी (DES / 3DES) के साथ 8-बाइट के प्लेनटेक्स्ट स्ट्रिंग को एन्क्रिप्ट करता है। पासवर्ड एन्क्रिप्शन करें और सिफरटेक्स्ट डेटा लौटाएँ।

वापसी: 02h + 09h + <st> + <ciphertext string> + <BCC> St 04H, 15h, A4H, b5h, C4H, d5h, e0h हो सकता है।

3.8 डेटा डिक्रिप्शन (सैम कार्ड मोड को छोड़कर)।

कमांड: 02h + 9 + 37h + <सिफरटेक्स्ट स्ट्रिंग> + <BCC>

विवरण: वर्तमान कार्य कुंजी (DES / 3DES) के साथ 8-बाइट सिफरटेक्स्ट स्ट्रिंग को डिक्रिप्ट करता है। पासवर्ड डिक्रिप्शन ऑपरेशन करें और स्पष्ट पाठ डेटा लौटाएं।

वापसी: 02h + 09h + <st> + <सादा पाठ स्ट्रिंग> + <BCC>। St हो सकता है 04H, 15h, A4H, b5h, C4H, d5h, e0h।

3.9 उत्पाद क्रम संख्या स्ट्रिंग लें

कमान: 02 h + 01h + 38h + <BCC>

वापसी: 02h + 09h + <st> + <सीरियल नंबर स्ट्रिंग> + <BCC>। सेंट 04H, 15h, e0h हो सकता है।

नोट: अनुक्रम संख्या स्ट्रिंग 8 बाइट्स है। साल के लिए एक बाइट (बीसीडी कोड के लिए दो बिट्स), महीने के लिए एक बाइट (बीसीडी कोड के लिए दो बिट्स) और प्रोडक्शन सीरियल नंबर के लिए दो बाइट्स (बीसीडी कोड के लिए चार बिट्स) हैं। अंतिम चार बाइट्स चार 00h हैं जब कोई सिफर एल्गोरिथ्म चिप नहीं है।

3.10 डिस्प्ले स्ट्रिंग

कमांड: 02h + <ln> + 39H + <string> + <BCC>।

विवरण: समर्थित नहीं है।

वापसी: 02h + 01h + <st> + <BCC>। सेंट 04H, 15h, e0h हो सकता है।

नोट: चीनी चरित्र कोड पासवर्ड कीबोर्ड फ़ॉन्ट के अनुसार एन्कोडेड है, और वर्ण संख्या पासवर्ड कीबोर्ड द्वारा प्रदर्शित की जानी चाहिए। यदि तालिका का कोई स्ट्रिंग भाग प्रदर्शन को साफ़ नहीं करता है।

3.11 डेटा मैक ऑपरेशन (सैम कार्ड मोड को छोड़कर)

कमांड: 02h + 09h + 41h + <string> + <BCC>

विवरण: 8-बाइट प्लेनटेक्स्ट स्ट्रिंग की गणना करने के लिए वर्तमान मैक वर्किंग कुंजी (DES / 3DES) का उपयोग करें। मैक स्ट्रिंग डेटा लौटाता है।

वापसी: 02 h + 09h + st + <MAC string> + <BCC> St 04H, 15h, A4H, b5h, C4H, d5h, e0h हो सकता है।

3.12 कीबोर्ड में पासवर्ड का उपयोग करें (सैम कार्ड मोड को छोड़कर)

कमान: 02 h + 01h + 42h + <BCC>

विवरण: बफर में पहले से एन्क्रिप्ट किए गए सिफरटेक्स्ट देता है, और मूल स्थिति को पुनर्स्थापित करने के लिए पासवर्ड स्थिति को बंद कर देता है।

वापसी: 02h + 0eh + <st> + <ciphertext> + <CN> + <Sn> + <BCC>। St हो सकता है 04H, 15h, A4H, b5h, C4H, d5h, e0h।

नोट: cn एक 1-बाइट ऑपरेशन अनुक्रम संख्या है, जिसमें प्रत्येक ऑपरेशन के लिए एक पासवर्ड जोड़ा गया है। एसएन 4-बाइट सिफर चिप का अद्वितीय सीरियल नंबर है। पिन कोड केवल 0-9 नंबर कुंजी, कुंजी हटाएं और कुंजी की पुष्टि करता है। पिन कोड का उपयोग अन्य फ़ंक्शन कुंजियों के लिए नहीं किया जा सकता है, लेकिन यदि स्टार्टअप से पहले कीबोर्ड खोला जाता है, तो मूल कोड बाहर भेजा जाएगा।

3.13 कार्य कुंजी (सैम कार्ड मोड को छोड़कर) को सक्रिय करें।

कमांड: 02h + 03h + 43h + <m> + <n> + <BCC>

विवरण: कार्य कुंजी के साथ मास्टर कुंजी नंबर m को सक्रिय करें वर्तमान कार्य कुंजी के रूप में। वर्तमान में काम करने वाली कुंजी भविष्य में सभी पासवर्ड संचालन के लिए निर्दिष्ट है। यदि मास्टर कुंजी को वर्तमान कार्य कुंजी के रूप में उपयोग किया जाता है, तो केवल M (00-0fh) पैरामीटर की आवश्यकता होती है, जिसका n (00-03h) से कोई लेना-देना नहीं है। B.16 कमांड स्पष्टीकरण देखें।

वापसी: 02h + 01h + <st> + <BCC>। St हो सकता है 04H, 15h, A4H, b5h, C4H, d5h, e0h।

3.14 वापस चरित्र भेजें

कमांड: 02h + 02h + 44h + <Chr> + <BCC>

विवरण: पासवर्ड कीबोर्ड प्राप्त पात्रों को तुरंत वापस कर देगा।

वापसी: 02h + 02h + <st> + <Chr> + <BCC>। सेंट 04H, 15h, C4H, d5h, E0 हो सकता है। Chr एक ASCII चरित्र का प्रतिनिधित्व करता है।

3.15 स्विच कीबोर्ड और की साउंड भेजें

कमांड: 02h + 02h + 45h + <CTL> + <BCC>

विवरण: पासवर्ड कीबोर्ड चालू / बंद करें, कुंजी (BZ) ध्वनि चालू / बंद करें। जब कीबोर्ड खुला होता है, तो एक बार एक दबाव कुंजी होती है, यह सक्रिय रूप से कुंजी मूल्य कोड को भेज देगा। यदि बटन (BZ) ध्वनि भी चालू है, तो बटन दबाने पर यह ध्वनि करेगा। संचार पैरामीटर सेटिंग्स भी हैं।

वापसी: 02h + 01h + <st> + <BCC>। सेंट 04H, 15h, C4H, d5h, E0 हो सकता है।
