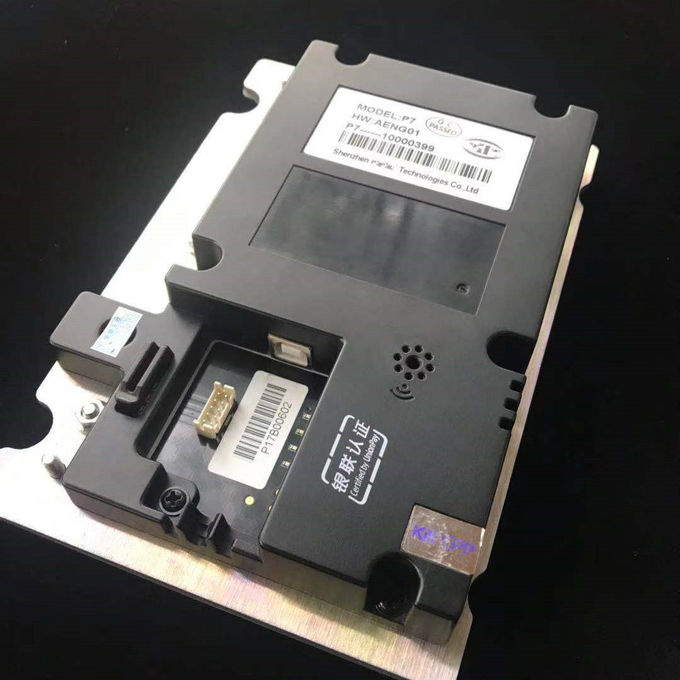

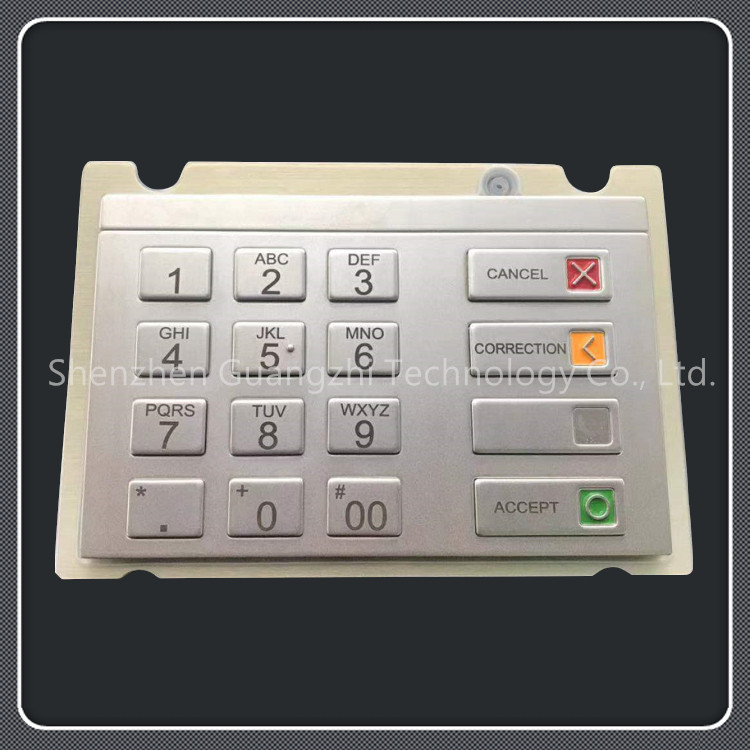

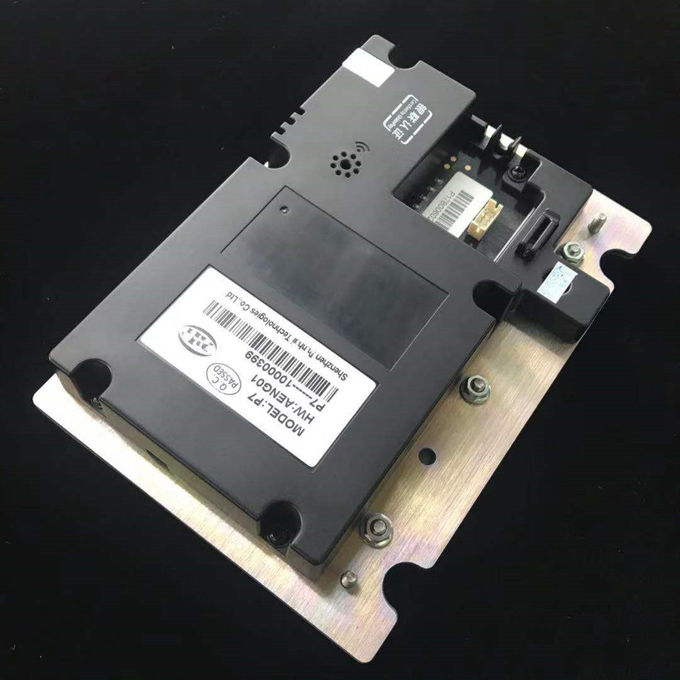

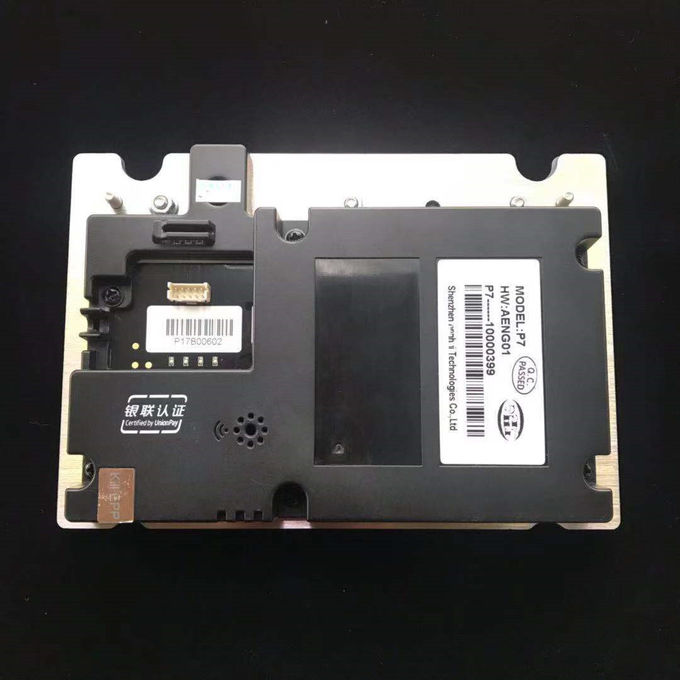

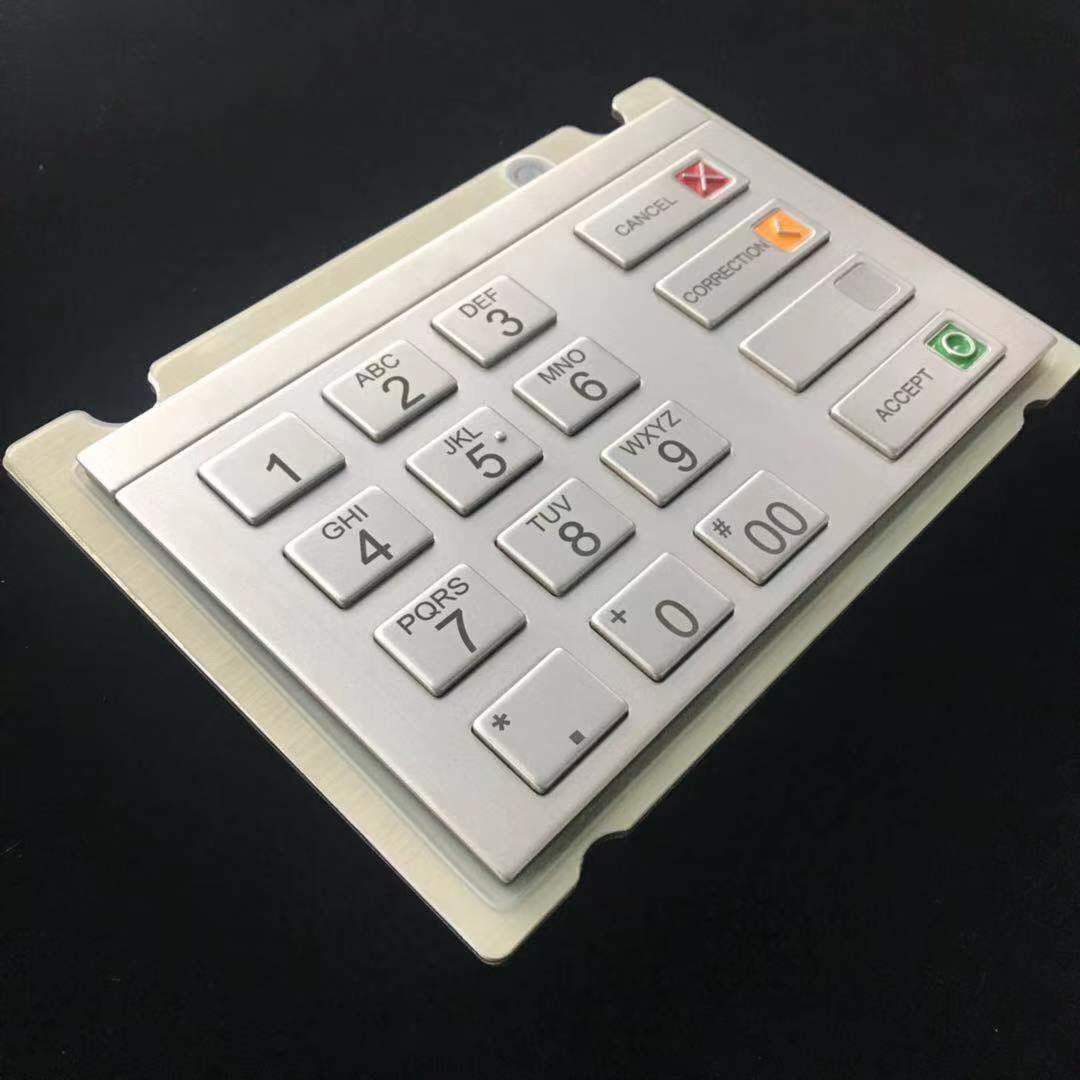

स्टेनलेस स्टील एटीएम एन्क्रिप्शन कीबोर्ड, एम्बेडेड सुरक्षा चिप यूएसबी इंटरफ़ेस

1। परिचय

P7 को शीर्ष-स्तरीय औद्योगिक सुरक्षा चिप मानकों के अनुसार बनाया और निर्मित किया गया है, और घरेलू और अंतर्राष्ट्रीय वित्तीय सुरक्षा प्रमाणन आवश्यकताओं के उच्चतम स्तर के साथ पूरी तरह से अनुपालन किया गया है। घुसपैठ का पता लगाने वाले तंत्र-ड्रिलिंग-प्रतिरोधी (घुसपैठ), विरोधी-जुदा, प्रतिस्थापन-प्रतिरोधी आदि के साथ, यह उपयोगकर्ता के पासवर्ड को अधिक सुरक्षित बना सकता है। इस उत्पाद का व्यापक रूप से वित्त, दूरसंचार, राष्ट्रीय रक्षा और अन्य क्षेत्रों में उपयोग किया जा सकता है; यह अवैध हमलावर को उपयोगकर्ता की जानकारी से छेड़छाड़ करने से भी रोक सकता है।

2. शारीरिक सुविधा

२.१ आकार

• आयाम:

  • एल × डब्ल्यू × एच: 176 मिमी × 121.5 मिमी × 31 मिमी

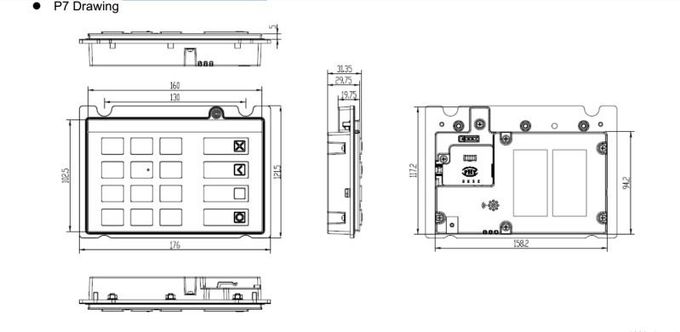

पी 7 ड्राइंग

2.2 प्रोसेसर और मेमोरी

प्रोसेसर:

ARM® Cortex® M3 प्रोसेसर कोर

पीएलएल के माध्यम से 60 मेगाहर्ट्ज कोर ऑपरेटिंग फ्रीक्वेंसी

स्मृति:

कोड स्थान: 512 Kbytes

डेटा स्पेस: 96 Kbytes

2.3 कनेक्टर

यूएसबी कनेक्टर

P7, USB इंटरफ़ेस के लिए मानक "B" अभिग्रहण को अपनाते हैं।

P7 एक बस-संचालित फुल-स्पीड USB2.0-अनुरूप डिवाइस है। इस इंटरफेस का उपयोग करते हुए ईपीपी की अधिकतम वर्तमान खपत 500mA है।

यूएसबी कनेक्टर समाप्ति असाइनमेंट नीचे के रूप में:

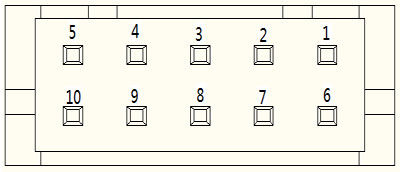

एफडीके कनेक्टर

P7 8-कुंजी फ़ंक्शन कीपैड का समर्थन करने के लिए FDK कनेक्टर प्रदान करता है। कनेक्टर ZEQAN-TECH (उत्पाद कोड: A2023-2X05A) से है।

3. उत्पाद फ़ीचर

3.1 पर्यावरणीय विशेषताएं

बिजली की आपूर्ति: 4.0V ~ 5.50V, 500mA (यूएसबी बस पावर)

ऑपरेटिंग तापमान रेंज: -25 डिग्री सेल्सियस ~ 65 डिग्री सेल्सियस

भंडारण तापमान रेंज: -30 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस

परिवहन तापमान रेंज: -30 ° C ~ + 70 ° C

ऑपरेटिंग सापेक्ष आर्द्रता: 5% ~ 95% आरएच गैर संघनक

भंडारण सापेक्ष आर्द्रता: 5% ~ 98% आरएच गैर संघनक

परिवहन सापेक्ष आर्द्रता: 5% ~ 98% आरएच गैर संघनक

मैक्स ऑपरेटिंग एल्टीट्यूड: 3000 मीटर

3.2 परीक्षण और प्रमाणपत्र

पानी स्प्रे / धूल संरक्षण: IP65

आरओएचएस अनुकूल

MTBF: प्रति वर्ष 100,000 लेनदेन के साथ Min.100,000hours

ईएमआई / ईएमपी EN55032 / ए उत्सर्जन के लिए

प्रतिरक्षा के लिए EN55024

ESD के लिए IEC61000-4-2 स्तर 4 (संपर्क: V 8KV; वायु: K 15KV)

आईईसी / एन 61000-4-4 खुदरा: 3 फट के लिए (2kV बिजली लाइनों पर, 1kV डेटा लाइनों पर)

प्रमाणपत्र:

सीई

सीबी

पीसीआई 4.X

PTS2.X

GUOMI

3.3 कीस्ट्रोक का प्रदर्शन

स्विच बल निकालें: 2.5N N 0.4

संख्यात्मक कुंजी बल: 3.5N ical 0.7 (केंद्र); 2.5N ± 0.5 (एज)

कुंजी बल: 7.0N (1.0 (केंद्र); 3.0N (0.5 (लॉन्ग एज)

कीज़ का जीवन: 2,000,000 चक्र न्यूनतम @ 5N

3.4 बैटरी प्रदर्शन

बैटरी जीवन @ 25 yearsC (लोड के बिना):> 10 साल

बैटरी जीवन @ 25 yearsC (लोड के साथ):> 5 वर्ष

4. सुरक्षा सुविधा

4.1 पिन ब्लॉक प्रारूप

आईबीएम 3624

एएनएसआई

ISO0

ISO1

ISO3

4.2 फर्मवेयर अपडेट

अद्यतन किए गए फर्मवेयर का समर्थन करें और डिवाइस कॉन्फ़िगरेशन और मुख्य मूल्य बने रहें।

4.3 एल्गोरिथम

DES / TDES एन्क्रिप्ट / डिक्रिप्शन (ईसीबी / सीबीसी)

SM2 कुंजी जोड़ी उत्पन्न हुई

SM2 एन्क्रिप्ट / डिक्रिप्शन

SM2 साइन / सत्यापन

SM3 हैश

SM4 एन्क्रिप्ट / डिक्रिप्शन (ईसीबी / सीबीसी)

DES / TDES / SM4 मैक गणना

4.4 प्राधिकृत निष्कासन का पता लगाना

4.5 यादृच्छिक डेटा पीढ़ी

4.6 कीपैड लेआउट संशोधन

4.7 प्लेनटेक्स्ट प्रविष्टि / पिन प्रविष्टि

4.8 पासवर्ड प्रविष्टि / टर्मिनल मास्टर कुंजी प्रविष्टि

4.9 समर्थन XFS 3.3 (वित्तीय सेवाओं के लिए विस्तार)

4.10 समर्थन डिवाइस स्थिति निदान सूचक प्रकाश का उपयोग कर

4.11 सॉफ्टवेयर वातावरण

WinXP और WIN7 सभी संस्करण में चल रहा है, और एक छिपाई (मानव इंटरफ़ेस डिवाइस) डिवाइस के रूप में मान्यता प्राप्त है।
