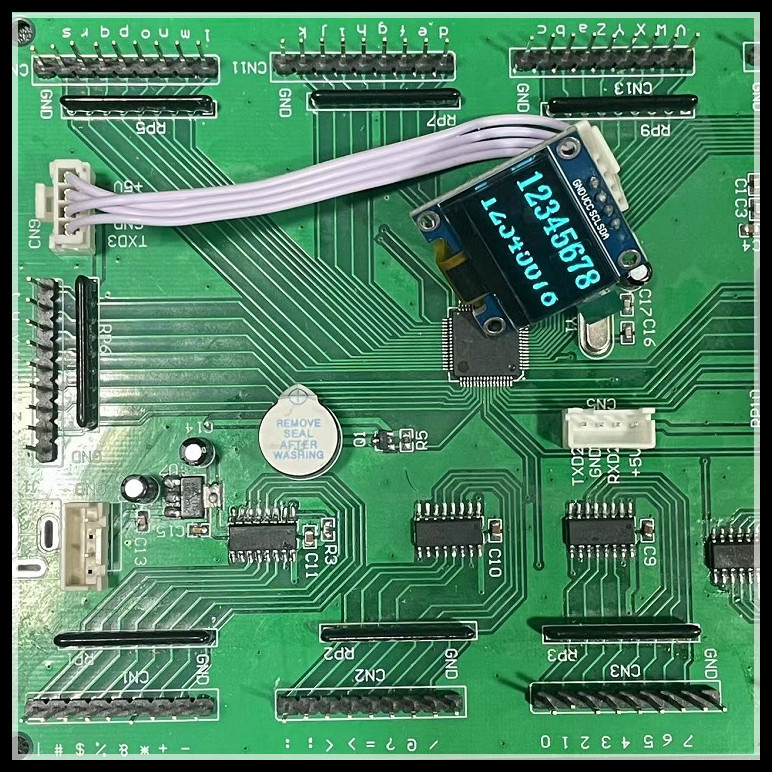

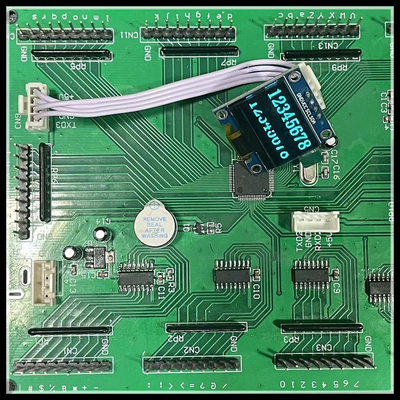

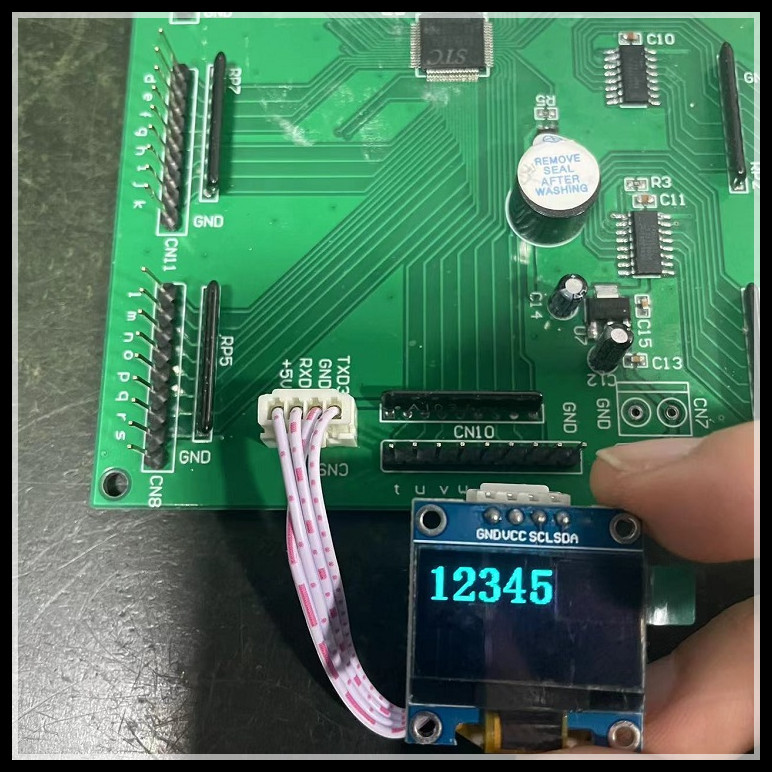

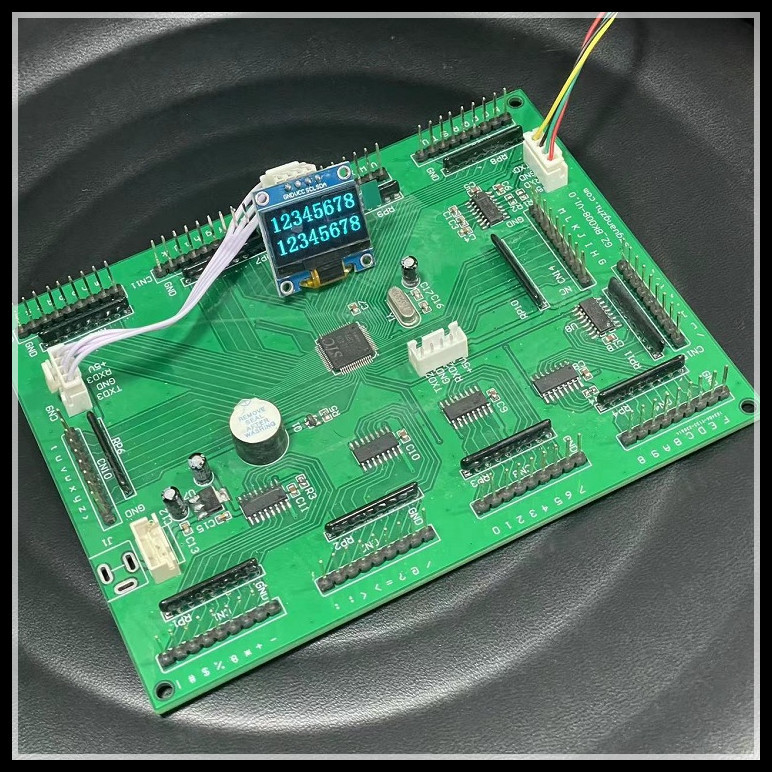

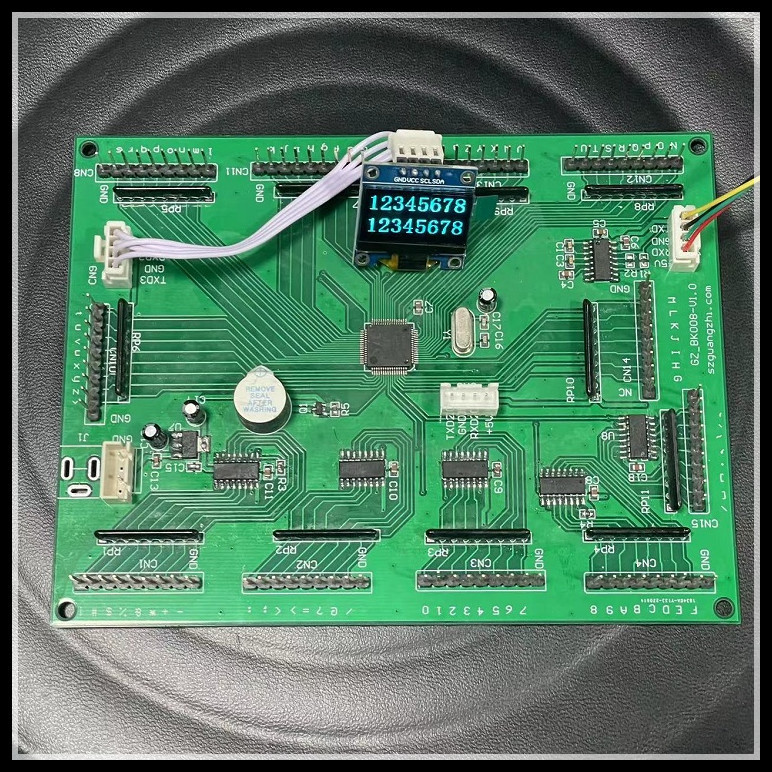

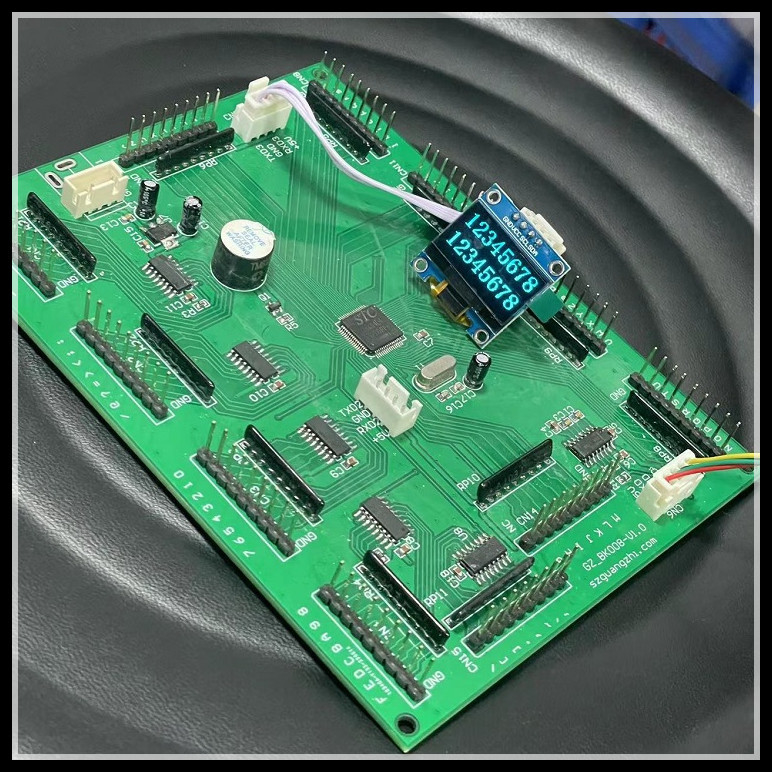

मुख्य बोर्ड का नाम: स्क्रीन के साथ सर्किट बोर्ड

नियंत्रण बोर्ड मॉडल: GZ-BK008-V1.0

मेनबोर्ड विवरण: इंटरफ़ेस R232 इंटरफ़ेस है, जिसे 80 बाहरी बटन से जोड़ा जा सकता है, और अधिकतम दो डिस्प्ले स्क्रीन से जोड़ा जा सकता है।स्क्रीन 2 लाइनें प्रदर्शित करती है, और फ़ॉन्ट आकार समायोजित किया जा सकता है।जब स्क्रीन 2 पंक्तियाँ प्रदर्शित करती है, तो प्रत्येक पंक्ति में अधिकतम 8 वर्ण होते हैं, और केवल अंग्रेज़ी और संख्याएँ प्रदर्शित होती हैं;

मेनबोर्ड स्क्रीन डिस्प्ले ऑपरेशन:

1. स्क्रीन केवल दो पंक्तियाँ प्रदर्शित करती है, और प्रत्येक पंक्ति केवल 8 वर्ण प्रदर्शित करती है।जब डायलॉग बॉक्स में 8 से अधिक वर्ण इनपुट होते हैं, तो केवल पहले 8 वर्ण प्रदर्शित होते हैं;यदि 8 से कम वर्ण हैं, तो इसके बजाय रिक्त स्थान का उपयोग किया जा सकता है।यदि प्रत्येक पंक्ति में वर्णों को केंद्रित करने की आवश्यकता है, तो इसे एक स्थान से बदलें;

2. स्क्रीन की पहली पंक्ति की सामग्री इनपुट करें: 1 प्लस वांछित सामग्री, उदाहरण के लिए: 112345678, स्क्रीन प्रदर्शित करता है: 12345678

स्क्रीन की दूसरी पंक्ति की सामग्री इनपुट करें: 2 प्लस वांछित सामग्री, उदाहरण के लिए: 212345678, स्क्रीन प्रदर्शित करता है: 12345678

स्क्रीन की पहली पंक्ति की सामग्री साफ़ करें: सीधे इनपुट 1, मैन्युअल भेजें का चयन करें, स्क्रीन की पहली पंक्ति सीधे साफ़ हो जाएगी;

स्क्रीन सामग्री की दूसरी पंक्ति साफ़ करें: सीधे इनपुट 2, मैन्युअल भेजें का चयन करें, फिर स्क्रीन की दूसरी पंक्ति को सीधे साफ़ करें;

स्क्रीन की सभी सामग्री को साफ़ करें: सीधे 3 दर्ज करें, मैन्युअल भेजें का चयन करें, और स्क्रीन सीधे साफ़ हो जाएगी;

मदरबोर्ड संचार प्रोटोकॉल:
