निविड़ अंधकार बटन संरचना: स्टेनलेस स्टील पीतल निकल चढ़ाया खोल, उच्च गुणवत्ता धातु खोल, निविड़ अंधकार रबर की अंगूठी, बिजली का उपयोग करते समय मन की अधिक शांति

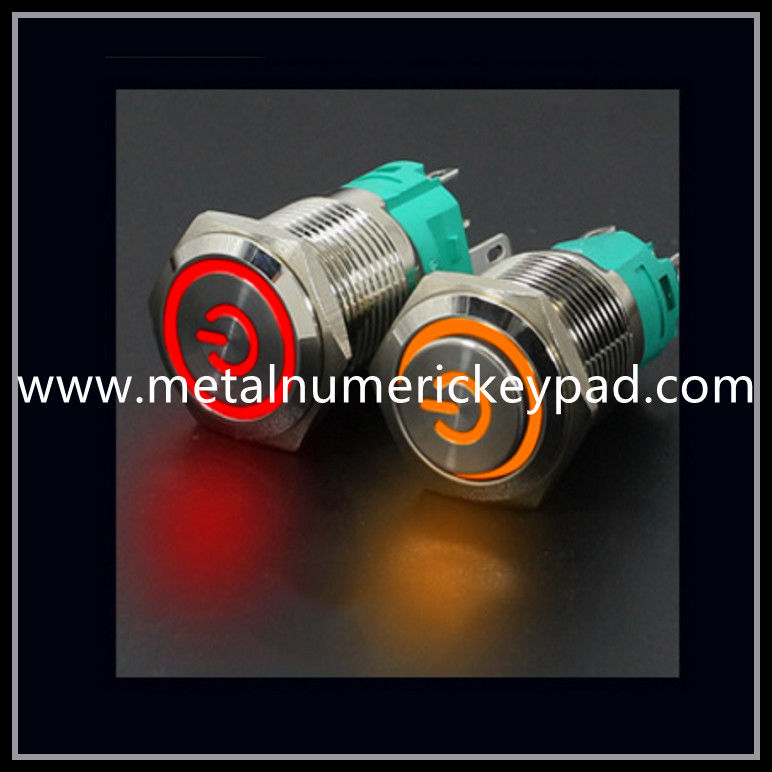

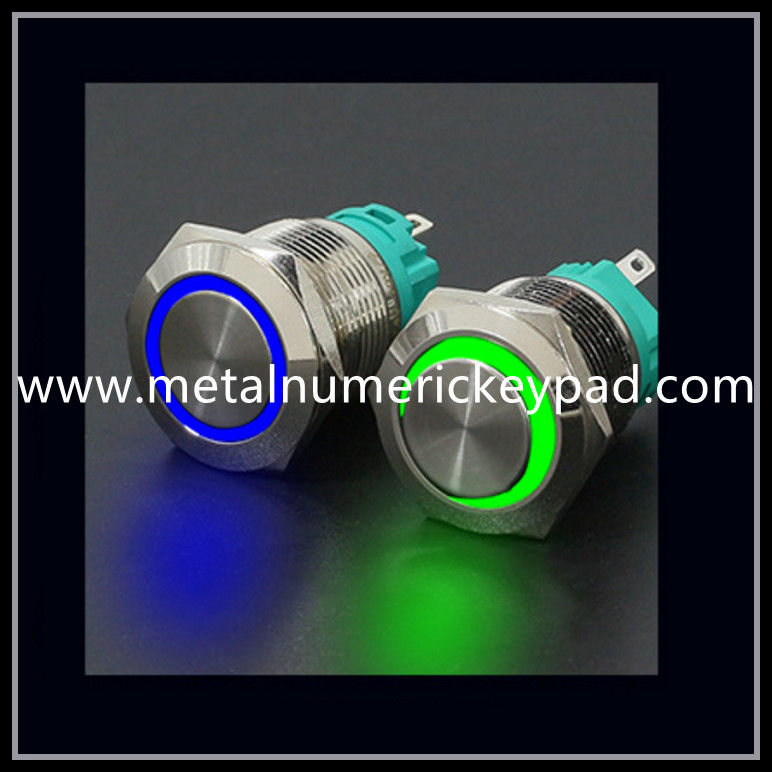

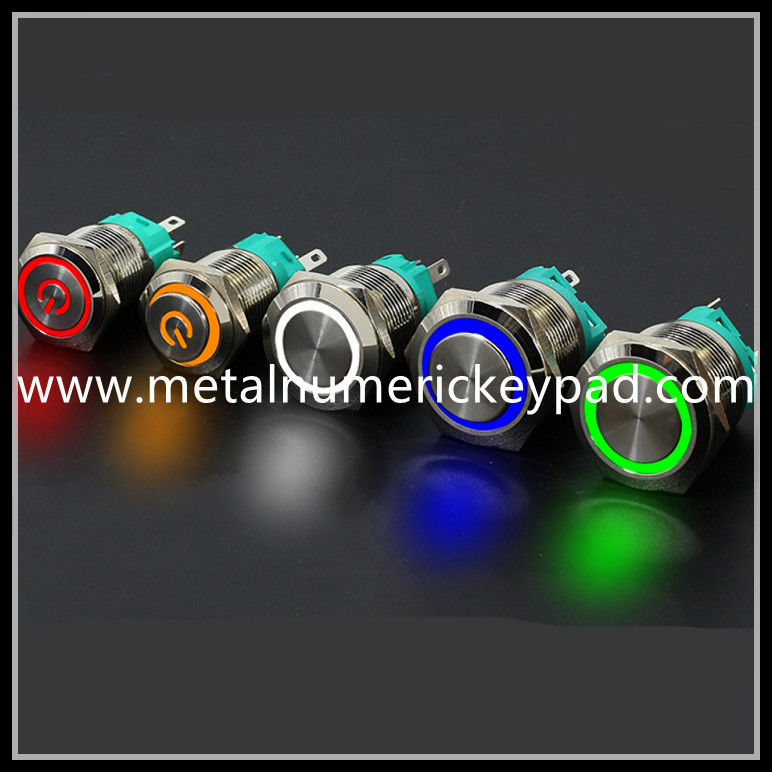

प्रबुद्ध बटन का वर्णन: एलईडी विभिन्न रंगों, नरम प्रकाश प्रभाव, मध्यम चमक, गैर-चमक, लंबे जीवन का चयन कर सकता है;रिंग पावर का प्रतीक प्रबुद्ध है, और रिंग का प्रकाश प्रबुद्ध है;
धातु माइक्रो स्विच का प्रदर्शन:
सामान्य रूप से खुला संपर्क (NO): सामान्य रूप से बंद अवस्था में, यह दबाने के बाद चालू होगा
आम तौर पर बंद संपर्क (नेकां): आमतौर पर राज्य में, और फिर दबाने के बाद डिस्कनेक्ट हो गया
सेल्फ-रीसेटिंग: प्रेस करने के बाद, बटन हाथ से छूटते ही रीसेट हो जाएगा और उछल जाएगा (जैसे कंप्यूटर बटन, डोरबेल स्विच बॉक्स)
सेल्फ-लॉकिंग: प्रेस करने के बाद, बटन लॉक हो जाता है, और फिर दबाने पर बटन वापस बाउंस हो सकता है (उदाहरण के लिए, घर पर दीवार स्विच)

कंप्यूटर केस स्विच बटन की भौतिक तस्वीर:

धातु संकेत रोशनी के लिए तारों के निर्देश:
आम तौर पर खुले तारों 1: प्रकाश स्विच को सामान्य रूप से खुले पिन नंबर से कनेक्ट करें, और दबाए जाने पर एलईडी प्रकाश चालू हो जाएगा
1: बिजली की आपूर्ति का निचला स्तर आम टर्मिनल सी से जुड़ा हुआ है;

2: सामान्य रूप से खुला पिन नंबर और एलईडी सकारात्मक स्तर डिवाइस के सकारात्मक स्तर से जुड़े होते हैं;

3: नकारात्मक शक्ति स्तर और एलईडी के नकारात्मक इलेक्ट्रोड डिवाइस के नकारात्मक ध्रुव के साथ जुड़े हुए हैं;

आम तौर पर खुले तारों 2: प्रकाश स्विच को सामान्य रूप से खुले पिन नंबर से कनेक्ट करें, और एलईडी लाइट हमेशा चालू रहती है;
1: एलईडी सकारात्मक चरण और आम टर्मिनल बिजली की आपूर्ति के सकारात्मक ध्रुव से जुड़े हैं;

२: सामान्य रूप से खुला पिन NO डिवाइस के पॉजिटिव पोल से जुड़ा होता है;

3: बिजली की आपूर्ति का नकारात्मक ध्रुव और एलईडी नकारात्मक ध्रुव एक साथ डिवाइस के नकारात्मक ध्रुव से जुड़े हैं;

सामान्य रूप से बंद तारों 1: सामान्य रूप से बंद पिन नेक के लिए रोशन स्विच को कनेक्ट करें, और दबाए जाने पर एलईडी प्रकाश बाहर निकल जाएगा;
1: बिजली की आपूर्ति का सकारात्मक चरण आम टर्मिनल सी से जुड़ा हुआ है;

2: सामान्य रूप से बंद पिन नेकां और एलईडी के सकारात्मक चरण डिवाइस के सकारात्मक चरण से जुड़े होते हैं;

3: बिजली की आपूर्ति का नकारात्मक ध्रुव और एलईडी का नकारात्मक ध्रुव एक साथ डिवाइस के नकारात्मक ध्रुव से जुड़े होते हैं;

सामान्य रूप से बंद कनेक्शन 2: प्रकाश स्विच को सामान्य रूप से बंद पैर नेकां से कनेक्ट करें, एलईडी लाइट हमेशा चालू रहती है
1: बिजली की आपूर्ति के सकारात्मक ध्रुव से एलईडी और आम टर्मिनल के सकारात्मक ध्रुव को कनेक्ट करें;

2: डिवाइस के सकारात्मक ध्रुव के लिए सामान्य रूप से बंद पिन नेक को कनेक्ट करें;

3: बिजली की आपूर्ति के नकारात्मक ध्रुव और एलईडी के नकारात्मक ध्रुव को डिवाइस के नकारात्मक ध्रुव से कनेक्ट करें;

कोई प्रकाश सामान्य रूप से खुला तारों: डिवाइस पर सत्ता के लिए बटन दबाएँ;
1: बिजली की आपूर्ति के एक छोर को बटन "C" (सामान्य अंत) से कनेक्ट करें;

2: डिवाइस के एक छोर पर स्विच नं (यानी, सामान्य रूप से खुला अंत) कनेक्ट करें;

3: बिजली की आपूर्ति के दूसरे छोर को डिवाइस से कनेक्ट करें;

प्रकाश के बिना सामान्य रूप से बंद कनेक्शन: बटन दबाए जाने पर डिवाइस को बंद कर दें;
1: बिजली की आपूर्ति के एक छोर को बटन "सी" "सामान्य टर्मिनल" से कनेक्ट करें;

2: डिवाइस के एक छोर पर स्विच नेकां (यानी सामान्य रूप से बंद) कनेक्ट करें;

3: बिजली की आपूर्ति के दूसरे छोर को डिवाइस से कनेक्ट करें;
